Questões sobre Circuitos

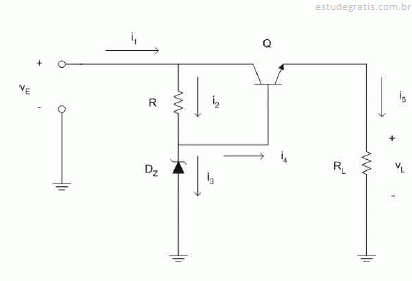

Uma fonte de alimentação DC convencional (não chaveada), alimentada pela rede AC (ou CA), geralmente possui como elementos funcionais: transformador, retificador, filtro e regulador de tensão. Considerando a figura acima, que apresenta o circuito de um regulador de tensão simples, no qual se utiliza transistor bipolar de junção, julgue os itens de 83 a 92.

Uma fonte de alimentação DC convencional (não chaveada), alimentada pela rede AC (ou CA), geralmente possui como elementos funcionais: transformador, retificador, filtro e regulador de tensão. Considerando a figura acima, que apresenta o circuito de um regulador de tensão simples, no qual se utiliza transistor bipolar de junção, julgue os itens de 83 a 92.

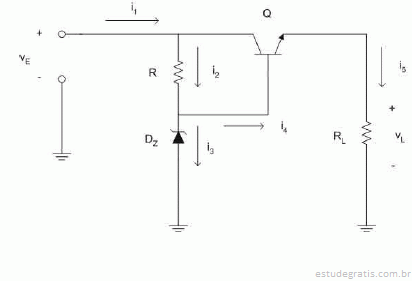

Uma fonte de alimentação DC convencional (não chaveada), alimentada pela rede AC (ou CA), geralmente possui como elementos funcionais: transformador, retificador, filtro e regulador de tensão. Considerando a figura acima, que apresenta o circuito de um regulador de tensão simples, no qual se utiliza transistor bipolar de junção, julgue os itens de 83 a 92.

Nesse circuito, a tensão de carga v_L pode ser superior à tensão v_E de entrada do regulador.

Uma fonte de alimentação DC convencional (não chaveada), alimentada pela rede AC (ou CA), geralmente possui como elementos funcionais: transformador, retificador, filtro e regulador de tensão. Considerando a figura acima, que apresenta o circuito de um regulador de tensão simples, no qual se utiliza transistor bipolar de junção, julgue os itens de 83 a 92.

Caso a tensão v_E varie, se o diodo zener permanecer na região de ruptura, então a tensão v_L ficará praticamente constante.

Uma fonte de alimentação DC convencional (não chaveada), alimentada pela rede AC (ou CA), geralmente possui como elementos funcionais: transformador, retificador, filtro e regulador de tensão. Considerando a figura acima, que apresenta o circuito de um regulador de tensão simples, no qual se utiliza transistor bipolar de junção, julgue os itens de 83 a 92.

A corrente i₅ é igual a i₁ – i₃.
