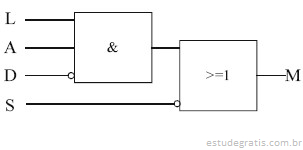

Blocos de funções podem ser utilizados para a programação de controladores lógico-programáveis e permitem especificar algoritmos ou ações aplicados aos dados de entrada. Considere o acionamento de um motor utilizando blocos de funções, conforme ilustrado a seguir.

De acordo com o diagrama acima, para qual combinação de sinais L, A, D e S, nessa ordem, o motor estará ligado?

  • A.

    0, 0, 0, 1

  • B.

    1, 0, 0, 1

  • C.

    1, 0, 1, 1

  • D.

    0, 0, 1, 1

  • E.

    1, 1, 0, 0

Clique em uma opção abaixo para responder a questão:

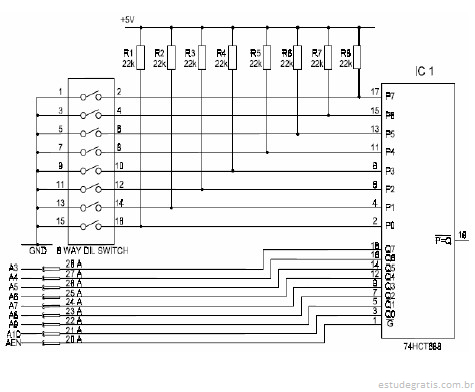

Com base no esquemático de um circuito eletrônico ilustrado acima, julgue os itens a seguir.

I Por este esquemático, pode ser visto que os resistores devem ser de ¼ Watt, com precisão de 10%.

II As letras "HCT" no rótulo do circuito integrado (74HCT688) são uma indicação da velocidade de resposta desse circuito.

III Por meio das linhas de A3 a A10, um dispositivo microprocessado pode descobrir o endereço que foi programado através das chaves lógicas, varrendo toda a faixa de endereços possíveis.

IV Trata-se de um circuito que permite selecionar um dispositivo através de seu endereço. Para isso, atribui-se a ele uma identificação através das chaves. Essa identificação é única no sistema, e não pode ser alterada.

Estão certos apenas os itens

  • A.

    I e II.

  • B.

    II e III.

  • C.

    III e IV.

  • D.

    I, II e IV.

  • E.

    I, III e IV.

Clique em uma opção abaixo para responder a questão:

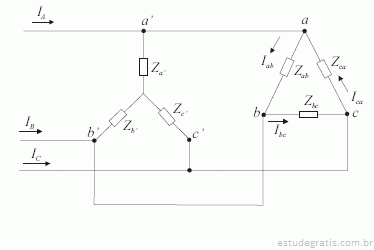

A figura a seguir representa um circuito trifásico que ilustra a conexão de duas cargas em paralelo ligadas a uma rede elétrica cuja alimentação é equilibrada e simétrica e que apresenta tensão de linha igual a 380







 Considerando a figura acima e as informações relativas ao circuito elétrico nela descrito, julgue os itens seguintes, considerando, ainda,

A potência aparente suprida às duas cargas será sempre igual  em que I é a intensidade de uma das correntes de linha, seja IA, ou IB, ou IC.

  • C. Certo
  • E. Errado
Clique em uma opção abaixo para responder a questão:

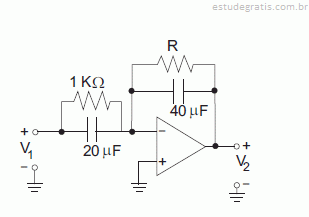

A figura acima apresenta um circuito ativo, utilizado na implementação de compensadores de primeira ordem de atraso de fase ou de avanço de fase. O amplificador operacional do circuito pode ser considerado como ideal. Para que o pólo da função de transferência do compensador esteja localizado em s = -5, a resistência de R, em  deverá ser

  • A. 0,5
  • B. 1,0
  • C. 2,0
  • D. 5,0
  • E. 8,0
Clique em uma opção abaixo para responder a questão:

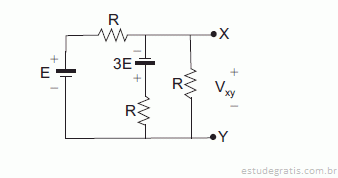

A expressão da tensão Vxy do Equivalente Thevenin entre os pontos X e Y do circuito da figura acima é

  • A. E/4
  • B. 2E
  • C. E/3
  • D.
  • E.
Clique em uma opção abaixo para responder a questão:

A figura acima apresenta um circuito de corrente contínua funcionando em regime permanente com a chave S1 aberta. Em determinado instante, a chave S1 é fechada. Imediatamente em seguida, o módulo da corrente IS, em ampères, que atravessa a chave S1, é, aproximadamente,

  • A. 0,8
  • B. 0,7
  • C. 0,6
  • D. 0,5
  • E. 0,4
Clique em uma opção abaixo para responder a questão:

No circuito mostrado na figura acima, os diodos são considerados ideais e a tensão vf aplicada é senoidal. Considerando a disposição dos componentes no circuito e suas polaridades, a saída vL será uma tensão

  • A. senoidal de amplitude de pico -vf
  • B. contínua, de valor, aproximadamente, igual a +2vf
  • C. ontínua, de valor, aproximadamente, igual a -2vf
  • D. contínua, de valor, aproximadamente, igual a +vf
  • E. senoidal retificada em meia onda e de amplitude de pico +2vf
Clique em uma opção abaixo para responder a questão:

Considerando que, no circuito elétrico mostrado na figura acima, todas as resistências estejam em ohms e as grandezas i 1 , i 2 e i 3 representem correntes de malha orientadas conforme os loops mostrados no circuito, julgue os itens que se seguem.

A corrente que flui pela fonte de tensão é igual à soma algébrica das correntes de malha i 1 e i 2 .

  • C. Certo
  • E. Errado
Clique em uma opção abaixo para responder a questão:

A respeito de circuitos elétricos lineares, julgue os itens seguintes.

Pelo método das malhas, a soma algébrica de todas as quedas de tensão ao longo de uma malha fechada é sempre nula.

  • C. Certo
  • E. Errado
Clique em uma opção abaixo para responder a questão:

Considere um enlace de microondas a 10 GHz entre os pontos denominados A e B, que estão separados por uma distância de 10 km. Nesses pontos são usadas antenas iguais e a potência do transmissor é de 100 W. Nessas condições, julgue os itens que se seguem.

Se a EIRP (potência isotrópica efetivamente radiada) for 50 dbW, pode-se afirmar que o ganho da antena é de 1.000.

  • C. Certo
  • E. Errado
