Questões de Engenharia Elétrica do ano 2008

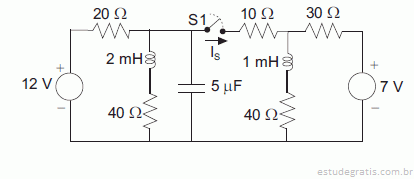

A figura acima apresenta um circuito de corrente contínua funcionando em regime permanente com a chave S1 aberta. Em determinado instante, a chave S1 é fechada. Imediatamente em seguida, o módulo da corrente I_S, em ampères, que atravessa a chave S1, é, aproximadamente,

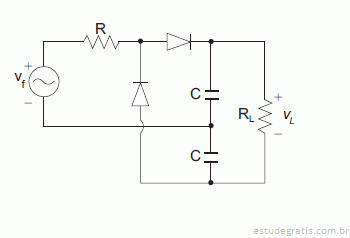

No circuito mostrado na figura acima, os diodos são considerados ideais e a tensão v_f aplicada é senoidal. Considerando a disposição dos componentes no circuito e suas polaridades, a saída v_L será uma tensão

Considerando que, no circuito elétrico mostrado na figura acima, todas as resistências estejam em ohms e as grandezas i ₁ , i ₂ e i ₃ representem correntes de malha orientadas conforme os loops mostrados no circuito, julgue os itens que se seguem.

A corrente que flui pela fonte de tensão é igual à soma algébrica das correntes de malha i ₁ e i ₂ .

A respeito de circuitos elétricos lineares, julgue os itens seguintes.

Pelo método das malhas, a soma algébrica de todas as quedas de tensão ao longo de uma malha fechada é sempre nula.

Considere um enlace de microondas a 10 GHz entre os pontos denominados A e B, que estão separados por uma distância de 10 km. Nesses pontos são usadas antenas iguais e a potência do transmissor é de 100 W. Nessas condições, julgue os itens que se seguem.

Se a EIRP (potência isotrópica efetivamente radiada) for 50 dbW, pode-se afirmar que o ganho da antena é de 1.000.
