Questões sobre Circuitos

sendo V e I fasores que representam a tensão v(t) e a corrente i(t) (funções senoidais) instantâneas, então o produto V.I nos fornecerá o valor da potência aparente complexa.

a potência complexa em um triângulo de potência de carga indutiva é representada pela expressão N = P + j Q e N é o módulo de N, que é a hipotenusa desse triângulo. Os catetos são P e Q, respectivamente denominados potência ativa e potência reativa. É possível manter invariável o valor de N se diminuirmos a potência ativa e acrescentarmos convenientemente cargas reativas ao circuito.

Se tomarmos o conjugado de N representado por N*, então teremos como resultado P* + j Q*, ou seja, o conjugado de uma potência complexa é igual ao conjugado de suas parcelas constituintes.

se a tensão v(t) = V_m sen wt é aplicada a uma resistência em série com um indutor, então o valor da potência dissipada na carga é dada por V²/R, onde V é o valor eficaz de v(t) e R é o valor da resistência do circuito RL.

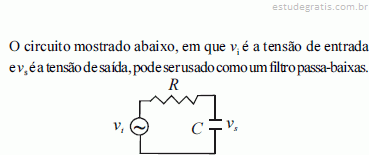

1.

2.

3.

4.

5.
