Questões sobre Circuitos

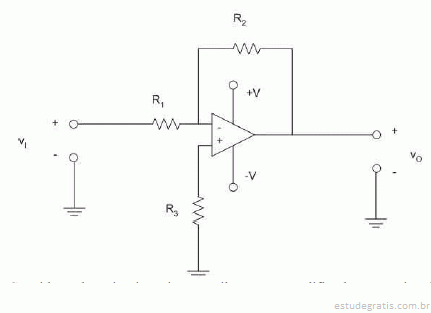

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

Um amplificador operacional típico possui ganho de malha aberta baixo, na ordem de 10 vezes.

A figura acima ilustra o circuito equivalente de um transformador cujo núcleo é de material ferromagnético. Considerando-se na figura que os índices 1 e 2 representem, respectivamente, os lados primário e secundário do transformador, julgue os itens a seguir.

As perdas no núcleo do transformador, representadas pela potência dissipada na resistência R_p , correspondem às perdas por histerese e por corrente parasita.

A figura acima ilustra o circuito equivalente de um transformador cujo núcleo é de material ferromagnético. Considerando-se na figura que os índices 1 e 2 representem, respectivamente, os lados primário e secundário do transformador, julgue os itens a seguir.

As impedâncias R₂ + jX₂ e Z_r , quando referidas ao primário, devem ser multiplicadas pela relação de transformação

A figura acima ilustra o circuito equivalente de um transformador cujo núcleo é de material ferromagnético. Considerando-se na figura que os índices 1 e 2 representem, respectivamente, os lados primário e secundário do transformador, julgue os itens a seguir.

Se a impedância Z_r for desconectada do circuito, ficando o lado secundário em aberto, mantido o mesmo valor eficaz V₁ da fonte senoidal de tensão, a corrente I₁ que circula no enrolamento primário será igual à corrente I₀ .

Acerca do circuito RLC série esquematizado na figura acima, julgue os itens a seguir.

Acerca do circuito RLC série esquematizado na figura acima, julgue os itens a seguir.
