Questões sobre Circuitos

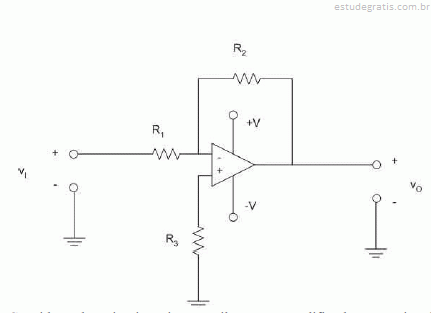

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

No circuito do amplificador de tensão mostrado, a corrente que atravessa o resistor R₃ é muito baixa, podendo ser desprezada em aplicações típicas.

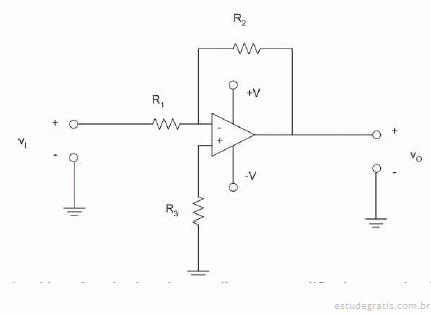

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

Nesse amplificador de tensão, utiliza-se um procedimento de realimentação positiva.

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

s níveis de saturação da tensão de saída desse circuito dependem dos níveis de tensão de alimentação +V e -V.

Considerando o circuito acima, que ilustra um amplificador operacional utilizado para implementar um amplificador de tensão, julgue os itens a seguir.

Nesse circuito, a corrente que percorre o resistor R₁ é praticamente a mesma que percorre o resistor R₂.

Em determinadas situações, pode-se associar elementos elétricos passivos para se obter valores de resistência, capacitância e indutância não disponíveis comercialmente. A respeito da associação desses elementos, julgue os itens a seguir.

Resistores conectados em série possuem como resistência equivalente a soma das resistências individuais.
