Questões de Engenharia Elétrica do ano 2010

Tem-se um circuito série composto por uma resistência de 300 Ω, uma reatância indutiva de 400 Ω e um gerador de tensão senoidal de 200 Vrms. As potências ativa, em watt, e reativa, em volt-ampère reativo, desenvolvidas no circuito valem, respectivamente,

Atenção: Para responder às questões de números 46 e 47 devem ser utilizados a frase e o esquema abaixo.

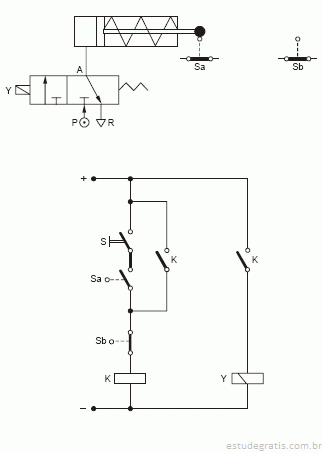

"O esquema apresenta o sistema de comando de uma válvula eletropneumática unidirecional que alimenta um cilindro de simples ação com retorno por mola interna e dois sensores de fim de curso: Sa e Sb."

No sistema de comando, o circuito de auto-retenção é feito

Atenção: Para responder às questões de números 46 e 47 devem ser utilizados a frase e o esquema abaixo.

"O esquema apresenta o sistema de comando de uma válvula eletropneumática unidirecional que alimenta um cilindro de simples ação com retorno por mola interna e dois sensores de fim de curso: Sa e Sb."

Sobre a operação do sistema, é correto afirmar que o

Em um capacitor de 10 μF inicialmente descarregado é aplicada uma corrente i(t) = 40.t, i em ampères e t em segundos. A expressão da tensão v(t), v em volts, entre os seus terminais é:

Um transformador é constituído de um enrolamento primário com três fios para entrada em 110 V e 220 V e de um enrolamento secundário com center-tap, cuja especificação é 12 + 12 V − 0,5 kVA. Uma carga resistiva de 24 Vac que consome 200 W é ligada nas extremidades do secundário, ficando o center-tap desconectado. Se o transformador estiver corretamente alimentado no primário por uma rede de 220 V, a corrente no primário valerá, aproximadamente,
