Questões de Engenharia Elétrica do ano 2010

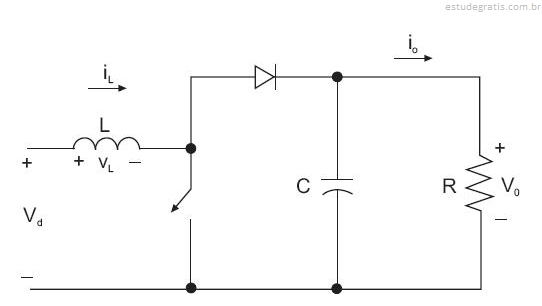

Considere o conversor CC – CC não isolado, considerado ideal, operando em modo contínuo, representado na figura acima. Admitindo que o ciclo de trabalho (duty cycle) D vale 0,5 e que a tensão de entrada Vd é de 10V, a tensão V0 de saída, em volts, é

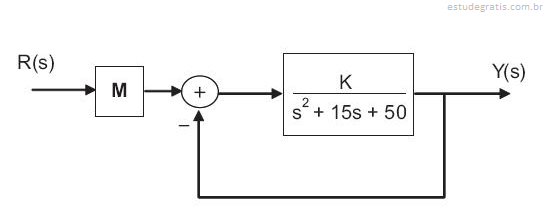

A figura acima apresenta o diagrama em blocos de um sistema de controle em malha fechada. Para que no domínio do tempo a saída y(t) siga a entrada de referência r(t), do tipo degrau, com erro de estado estacionário NULO, a expressão do ganho M será

Coonsidere a figura e os dados abaixo para responder às questões de nos 41 e 42

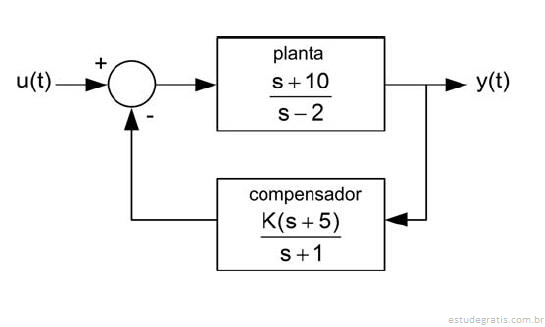

A figura acima ilustra um sistema de controle em que uma planta com comportamento instável é estabilizada por meio de um compensador. Os modelos matemáticos da planta e do compensador encontram-se na figura. O compensador apresenta um ganho positivo K que deverá ser ajustado.

Verifica-se que para um determinado valor de K, o sistema em malha fechada apresenta um polo localizado em s = −8 . Este valor é

Um dado circuito alimenta uma carga de 5.500 W com 220 V em seus terminais (fase neutro). Sabe-se que o comprimento desse circuito é de 10 metros, com queda de tensão unitária de 20 V/(A.Km), já considerando o percurso dos cabos que compõem a fase e o neutro. A queda de tensão, em volts, nesse circuito alimentador, é de

Uma indutância de 200 mH submetida a uma corrente alternada senoidal de 127 V / 60 Hz tem reatância, aproximadamente, igual a
