Questões de Engenharia Elétrica do ano 2010

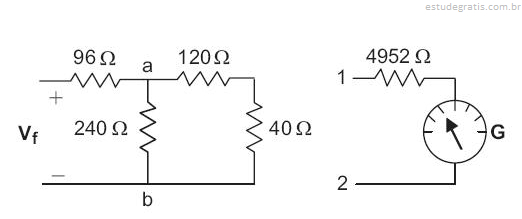

Nos circuitos da figura acima, V_f é a tensão desconhecida de uma fonte que um técnico deseja medir. Ele dispõe de um galvanômetro G de bobina móvel, com resistência interna desprezível, e cujo ponteiro atinge a leitura máxima da escala quando a corrente na bobina é de 5 mA. Para identificar a tensão V_f, o técnico resolveu improvisar, colocando uma resistência em série com o galvanômetro, conectando os pontos 1 e 2 aos pontos a e b, respectivamente. O resultado mostrou que o ponteiro de G atingiu 80% do máximo da escala. A tensão V_f, em volts, é

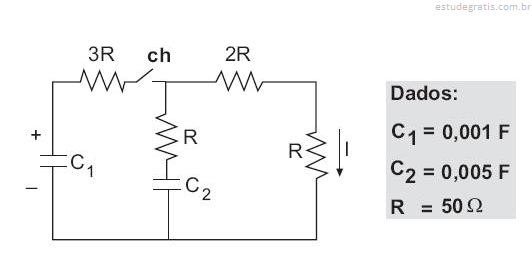

Considere o circuito e os dados mostrados na figura acima, onde o capacitor C1 está carregado com a tensão de 20V. O capacitor C2 encontra-se descarregado quando a chave ch é fechada. No exato instante do fechamento da chave, a corrente I, em mA, é

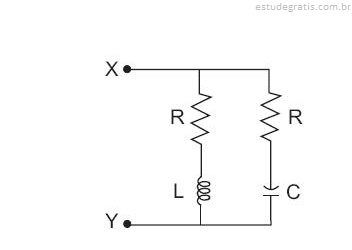

A expressão da impedância equivalente, em função dos componentes do circuito acima, calculada entre os terminais X e Y na frequência de ressonância  , é

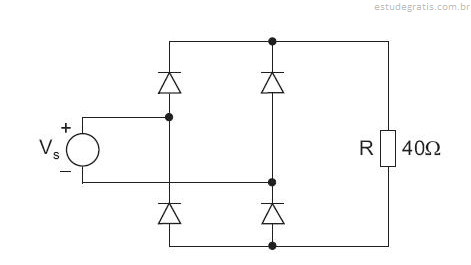

Considere o conversor CA – CC representado na figura acima, alimentado por uma tensão senoidal de valor eficaz de 200V / 60 Hz. A potência, em W, dissipada pela resistência R, é

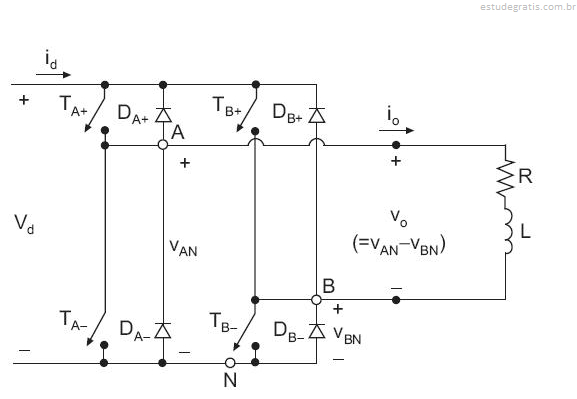

Considere um conversor em ponte ideal, conforme a figura acima. É correto afirmar que
