Questões de Engenharia Elétrica do ano 2010

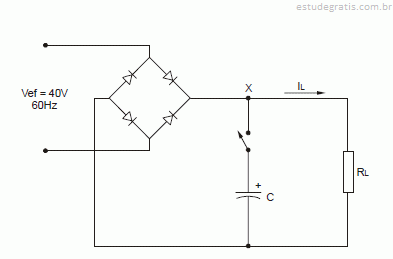

Atenção: As questões de números 37 e 38 referem-se ao circuito abaixo.

Se o capacitor de filtro da fonte de alimentação estiver desligado, a tensão média no ponto X vale, aproximadamente, em volts,

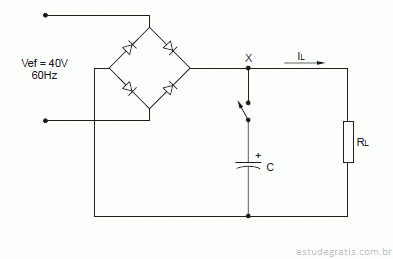

Atenção: As questões de números 37 e 38 referem-se ao circuito abaixo.

Com o capacitor de filtro ligado, a tensão no ponto X é

Têm-se três circuitos:

Circuito 1: três resistências de 100 Ω em paralelo;

Circuito 2: três indutâncias de 100 H em série (indutância mútua nula);

Circuito 3: três capacitores de 100 μF em série.

O valor do dispositivo equivalente em cada circuito é dado em:

Um circuito RLC série composto de R = 1 kΩ, L = 10 H e C = 100 μF é alimentado por um gerador v(t) que fornece ao circuito a corrente i(t). A Lei de Kirchhoff aplicada a essa malha resulta na expressão dada em:

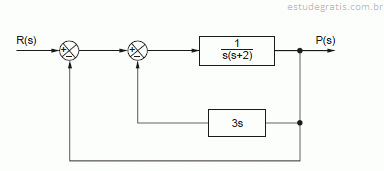

A função de transferência F(s) = P(s)/R(s) do sistema de controle abaixo é dada por:
