Questões de Engenharia Elétrica do ano 2010

200

400

600

800

1000

No circuito original, a potência aparente total fornecida às cargas é superior a 21 kVA.

O fator de potência do circuito original é superior a 0,8 atrasado.

A potência do banco de capacitores a ser utilizado para obter o fator de potência desejado para o circuito em questão é inferior a 12 kVAr.

Após a correção do fator de potência para 0,96 atrasado, a potência aparente total fornecida pelo circuito será superior a 16 kVA.

Após a correção do fator de potência para 0,96 atrasado, a potência reativa total fornecida pelo circuito será superior a 5 kVAr.

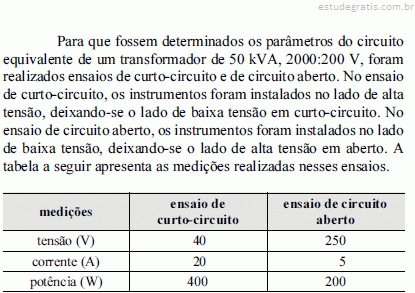

O módulo da impedância equivalente, tomando-se como referência o lado de baixa tensão, é superior a 4 .

A reatância equivalente, relativa ao lado de alta tensão, está entre 1 e 3 S.

O módulo da impedância do ramo de magnetização, referente ao lado de alta tensão, é inferior a 50 .

As perdas no núcleo do transformador são iguais a 400 W.

As perdas nos enrolamentos do transformador são iguais a 200 W.

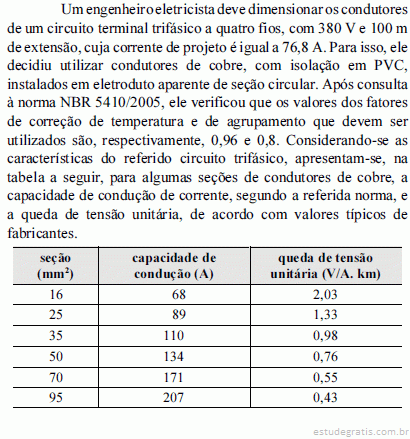

Para atender ao critério da capacidade de condução de corrente, a seção dos condutores deve ser, no mínimo, igual a 70 mm².

A queda de tensão no circuito será inferior a 3% se forem utilizados condutores com seção que atenda minimamente ao critério da capacidade de condução de corrente.

Um condutor com seção de 50 mm² não atende ao critério da capacidade de condução de corrente.

De acordo com a norma mencionada, a seção do condutor neutro deve ser necessariamente igual à dos condutores fase que atendam minimamente o critério da capacidade de condução de corrente.
