Listagem de Questões de Engenharia Elétrica do ano 2010

#Questão 415661 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2010, ABIN, Oficial Técnico de Inteligência

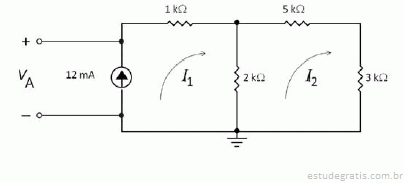

Considerando as correntes de malha indicadas no circuito resistivo ilustrado na figura acima, que é alimentado com uma fonte independente de corrente CC com amplitude igual a 12 mA, julgue os próximos itens.

A soma das potências dissipadas por todos os resistores do circuito é inferior a 370 mW.

#Questão 415662 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2010, ABIN, Oficial Técnico de Inteligência

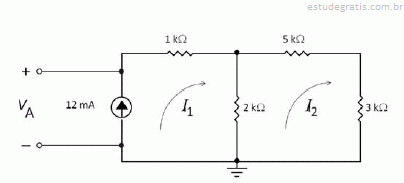

Considerando as correntes de malha indicadas no circuito resistivo ilustrado na figura acima, que é alimentado com uma fonte independente de corrente CC com amplitude igual a 12 mA, julgue os próximos itens.

A diferença de corrente I1 – I2 através do resistor de 2 é igual a 9,6 mA.

#Questão 415664 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2010, ABIN, Oficial Técnico de Inteligência

Considerando as correntes de malha indicadas no circuito resistivo ilustrado na figura acima, que é alimentado com uma fonte independente de corrente CC com amplitude igual a 12 mA, julgue os próximos itens.

A tensão VA sobre a fonte de corrente é superior a 30 V.

#Questão 415665 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2010, ABIN, Oficial Técnico de Inteligência

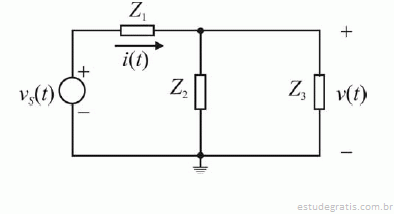

Julgue os itens subsequentes, relativos ao circuito mostrado na figura acima, que é constituído da interconexão de um gerador de corrente alternada, com tensão vS(t), de amplitude 20 VRMS, frequência 1 kHz e fase 25o, e de três elementos de impedância Z1, Z2 e Z3. Para seu julgamento, considere que as amplitudes e fases das três impedâncias sejam, respectivamente, iguais a 10  e 90o, 20  e 0o, e 20  e 270o.

A impedância Z3 é capacitiva, e o seu valor (magnitude e fase) é consequência da conexão de um capacitor de 50  nos terminais onde a impedância se encontra indicada no circuito, à frequência da fonte de tensão.

#Questão 415667 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2010, ABIN, Oficial Técnico de Inteligência

Julgue os itens subsequentes, relativos ao circuito mostrado na figura acima, que é constituído da interconexão de um gerador de corrente alternada, com tensão vS(t), de amplitude 20 VRMS, frequência 1 kHz e fase 25o, e de três elementos de impedância Z1, Z2 e Z3. Para seu julgamento, considere que as amplitudes e fases das três impedâncias sejam, respectivamente, iguais a 10  e 90o, 20  e 0o, e 20  e 270o.

A impedância equivalente do circuito vista a partir dos terminais do gerador CA é de natureza puramente resistiva, apresentando valor igual a 10 .
