Questões de Engenharia Elétrica do ano 2010

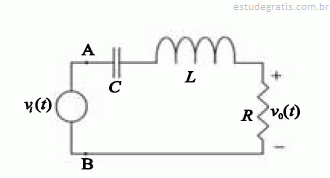

Considerando que os elementos do circuito elétrico acima sejam todos ideais, julgue os itens de 66 a 69.

Se a tensão v_i(t) for constante e igual a 1 V, então, em regime permanente, a tensão v₀(t) será nula.

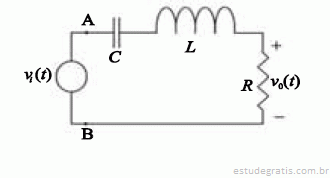

Considerando que os elementos do circuito elétrico acima sejam todos ideais, julgue os itens de 66 a 69.

Se v_i(t) = sen(2Bft)V, com f = 1 kHz, as quedas de tensão no capacitor, no indutor e no resistor seriam também de natureza senoidal, com a mesma frequência da tensão de entrada vi(t), e estariam em fase, ou seja, teriam o mesmo ângulo de fase que a tensão v_i(t).

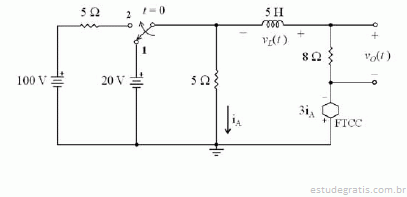

Considere que, no circuito chaveado ilustrado na figura acima acima, constituído de uma fonte de tensão controlada por corrente (FTCC), fontes de tensão independentes CC e elementos passivos de circuito ideais, a chave seja mantida na posição 1, por um longo tempo, em regime permanente, antes do instante t = 0, e que, exatamente nesse instante, a chave seja repentinamente deslocada para a posição 2. Com base nessas informações, julgue os itens seguintes.

Com a chave do circuito na posição 2, o valor em regime permanente da tensão de saída é superior a 50 V.

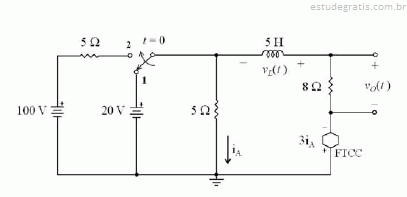

Considere que, no circuito chaveado ilustrado na figura acima acima, constituído de uma fonte de tensão controlada por corrente (FTCC), fontes de tensão independentes CC e elementos passivos de circuito ideais, a chave seja mantida na posição 1, por um longo tempo, em regime permanente, antes do instante t = 0, e que, exatamente nesse instante, a chave seja repentinamente deslocada para a posição 2. Com base nessas informações, julgue os itens seguintes.

A constante de tempo do circuito chaveado na posição 2 é igual a

Considere que, no circuito chaveado ilustrado na figura acima acima, constituído de uma fonte de tensão controlada por corrente (FTCC), fontes de tensão independentes CC e elementos passivos de circuito ideais, a chave seja mantida na posição 1, por um longo tempo, em regime permanente, antes do instante t = 0, e que, exatamente nesse instante, a chave seja repentinamente deslocada para a posição 2. Com base nessas informações, julgue os itens seguintes.

Imediatamente após o deslocamento da chave da posição 1 para a posição 2, em t = 0, a tensão de saída v_O(0+) e a tensão sobre o indutor v_L(0+) são iguais a 8 V e –46 V, respectivamente.
