Questões de Engenharia Elétrica do ano 2010

Um wattímetro foi ligado a um circuito monofásico com a finalidade de medir a potência ativa nesse circuito. O circuito contém, além de uma fonte senoidal, uma carga. A partir dessas informações, julgue os itens que se seguem.

Caso somente a bobina de corrente do instrumento de medida estivesse conectada à carga, o wattímetro funcionaria como amperímetro, ou seja, indicaria um valor correspondente à corrente no circuito.

Um wattímetro foi ligado a um circuito monofásico com a finalidade de medir a potência ativa nesse circuito. O circuito contém, além de uma fonte senoidal, uma carga. A partir dessas informações, julgue os itens que se seguem.

O wattímetro indica o valor da potência média ou potência ativa que é consumida pela carga.

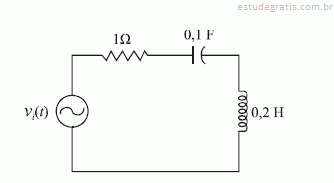

O circuito elétrico mostrado acima funciona em regime senoidal permanente com tensão de alimentação vi(t) = 100 sen(5t), em V. Considerando essa informação, julgue os seguintes itens.

Caso a carga no circuito seja composta pela ligação em série do resistor (R), do indutor (L) e do capacitor (C), como mostrado na figura, o seu fator de potência será indutivo.

O circuito elétrico mostrado acima funciona em regime senoidal permanente com tensão de alimentação vi(t) = 100 sen(5t), em V. Considerando essa informação, julgue os seguintes itens.

Para esse circuito, existe um valor de frequência da tensão da fonte que pode ser ajustada de modo que a carga absorva somente potência ativa.

O circuito elétrico mostrado acima funciona em regime senoidal permanente com tensão de alimentação vi(t) = 100 sen(5t), em V. Considerando essa informação, julgue os seguintes itens.

A potência média (potência ativa) fornecida pela fonte à carga é superior a 2,7 kW.
