Questões sobre Desenho técnico

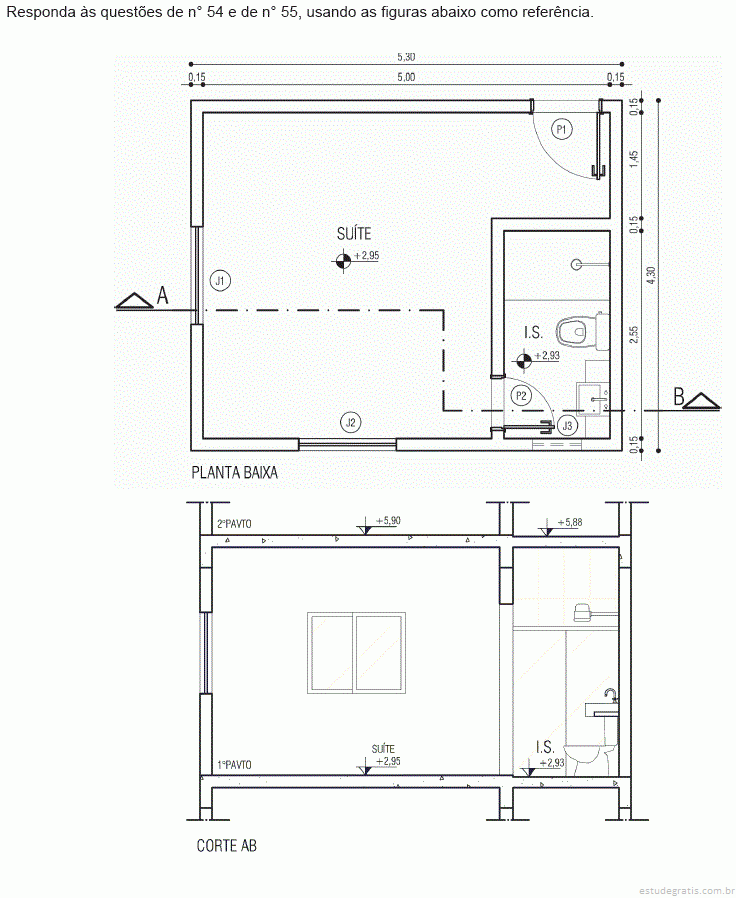

5,30 x 4,30cm.

10,60 x 8,60cm.

2,65 x 2,15m.

2,65 x 2,15cm.

a planta de situação representa a edificação no nível do piso térreo, conforme a implantação definida pelo partido arquitetônico. Deve conter obrigatoriamente as informações específicas acerca do programa, além das informações completas sobre localização do terreno.

a planta de locação compreende o projeto de arquitetura como um todo, incluindo os movimentos de terra e arruamento, não sendo necessário, entretanto, conter as informações dos projetos complementares, tais como redes hidráulica, elétrica e de drenagem.

as plantas de edificação correspondem à vista superior do plano secante horizontal, localizado a, aproximadamente, 1,50 m do piso de referência. A altura desse plano pode ser variável para cada projeto de maneira a representar todos os elementos considerados necessários.

os cortes correspondem ao plano secante vertical que divide a edificação em duas partes, seja no sentido longitudinal, seja no transversal. Os cortes devem ser dispostos de forma que o desenho mostre todos os detalhes construtivos, não sendo admitidos deslocamentos do plano secante.

os detalhes e ampliações correspondem à representação gráfica dos pormenores necessários, em escala adequada. Para um perfeito entendimento do projeto e para possibilitar a sua correta execução devem ter indicação sequencial obrigatória nas plantas de todos os andares da edificação.

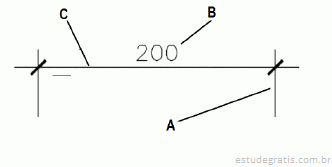

linhas de cota, dimensão do objeto, linha de chamada.

linhas de cota, nível do objeto, linha de chamada.

linhas de chamada, nível do objeto, linha cota.

linhas de cota, nível do objeto, linha de cota.

linhas de chamada, dimensão do objeto, linha de cota.
