Questões sobre Desenho técnico

Considere a configuração topográfica.

É correto afirmar que ela representa

O número mínimo recomendável de espaço livre, ao redor de uma cama, em cm, é:

Em relação às rampas, sem prejuízo de outras exigências, é INCORRETO afirmar que:

No que se refere às normas de desenho técnico, julgue os itens a seguir.

As plantas resultam da articulação entre os cortes verticais nas edificações.

 Informações para os itens de 63 a 87

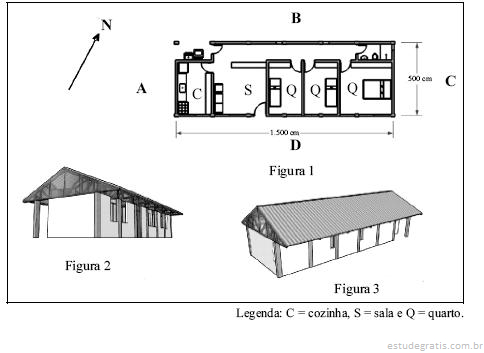

As figuras acima mostram a planta e duas perspectivas de uma casa. Na figura 1, constam as medidas totais de 15,00 m × 5,00 m de eixo-a-eixo das paredes externas. Os beirais têm 1,25 m de eixo da alvenaria à face do balanço e as paredes têm 2,55 m de altura. A figura 2 mostra as fachadas A e D, e a figura 3, as fachadas C e B.

 Com base nessas informações, julgue os itens a seguir.

Considerando que os 6 vãos entre pilares são iguais, a construção será lançada a partir de um módulo estrutural de 5,00 m × 2,50 m, medidos também de eixo-a-eixo.
