Questões sobre Desenho técnico

A imagem abaixo representa, de maneira simplificada, um cômodo e uma instalação de dois pontos de iluminação simples, representados pelas letras “a” e “b”.

 Considerando a necessidade de funcionamento das duas lâmpadas separadamente, o conjunto das funções dos condutores elétricos que passam no eletroduto 1, para que as lâmpadas possam funcionar adequadamente, está corretamente descrito em

  • A. fase / neutro.
  • B. fase / retorno.
  • C. neutro / retorno / retorno.
  • D. fase / neutro / retorno / retorno.
Clique em uma opção abaixo para responder a questão:

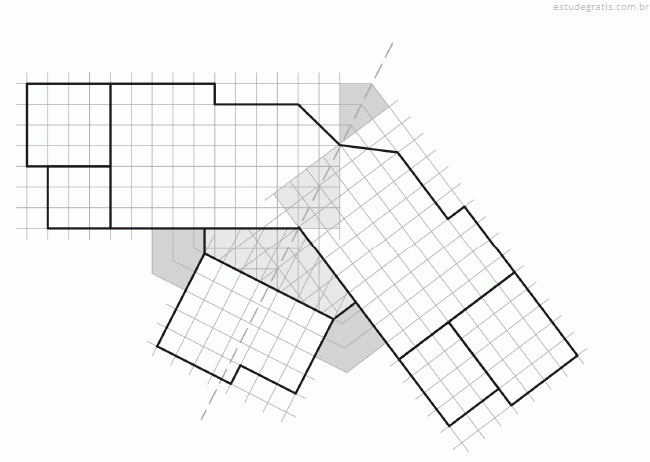

Considere o desenho abaixo, representando uma proposta esquemática preliminar de um edifício em planta valendo-se da coordenação modular.

Estão presentes no estudo demarcado pelas linhas mais grossas:

  • A. sete planos modulares sobrepostos.
  • B. cinco encontros de planos modulares.
  • C. três planos modulares de referência.
  • D. quatro planos modulares justapostos.
  • E. dois espaços não-modulares isolados.
Clique em uma opção abaixo para responder a questão:
O desenho urbano constituiu um processo que dá forma a uma cidade, que pode ser consciente, inconsciente ou híbrido. O plano piloto de Brasília, cidade de São Paulo e comunidade oriunda de ocupação ilegal ao longo do tempo, são, respectivamente, exemplos de desenho urbano:
  • A. consciente, inconsciente e inconsciente;
  • B. consciente, inconsciente e híbrido;
  • C. híbrido, híbrido e inconsciente;
  • D. híbrido, inconsciente e consciente;
  • E. consciente, híbrido e inconsciente.
Clique em uma opção abaixo para responder a questão:

Assinale, com base na figura a seguir, a posição da reta (r) em relação aos planos vertical e horizontal de projeção.

  • A. De perfil.
  • B. Vertical.
  • C. Horizontal.
  • D. De topo.
  • E. Frontal.
Clique em uma opção abaixo para responder a questão:
Na representação gráfica de projetos de arquitetura, as plantas de edificação constituem a vista superior do plano secante horizontal. A altura deste plano, em relação ao piso de referência é, aproximadamente, de
  • A. 0,50 m.
  • B. 1,00 m.
  • C. 1,20 m.
  • D. 1,50 m.
  • E. 11,80 m.
Clique em uma opção abaixo para responder a questão:
Julgue os itens que se seguem, acerca de programas de necessidades, fluxogramas e programas complexos. O fluxograma, juntamente com a listagem de áreas, constitui uma ferramenta auxiliar muito útil para a montagem do programa de necessidades.
  • C. Certo
  • E. Errado
Clique em uma opção abaixo para responder a questão:
Julgue os itens que se seguem, acerca de programas de necessidades, fluxogramas e programas complexos. Quanto à modulação, racionalização e redução de custos, a produção industrializada torna-se menos eficiente à medida que seus elementos são repetidos. Modulação e racionalização da construção são maneiras de evitar a excessiva padronização e a consequente monotonia dos ambientes.
  • C. Certo
  • E. Errado
Clique em uma opção abaixo para responder a questão:

As figuras abaixo, numeradas de 1 a 4, são representações gráficas de determinados materiais usualmente utilizados em projetos arquitetônicos.

Assinale a opção que apresenta a correta relação entre as figuras e seus significados.

  • A. 1. aterro; 2. madeira em vista; 3. aço em corte; 4. argamassa
  • B. 1.madeira em vista; 2. aço em corte; 3. isolamento térmico; 4. compensado de madeira.
  • C. 1. aterro; 2. mármore/granito em vista; 3. talude em vista; 4. isolamento térmico.
  • D. 1. compensado de madeira; 2. argamassa; 3. aço em corte; 4. mármore/granito em corte.
Clique em uma opção abaixo para responder a questão:

A projeção refere-se ao ato de representar um objeto através da passagem por todos os seus pontos de retas projetantes que intersectam um plano de projeção, assim formando a representação do objeto nesse plano. As características destas retas de projeção dependem do sistema de projeção que está a ser utilizado. Atente ao que se diz a seguir sobre esse tema e assinale com V o que for verdadeiro e com F o que for falso.

( ) A épura é uma representação, num plano, de qualquer entidade geométrica, mediante projeções ortogonais. Ela é muito usada em geometria descritiva e em desenho técnico para a representação de modelos e resolução de problemas.

( ) A abscissa é a coordenada horizontal de um referencial plano de coordenadas cartesianas.

( ) O diedro é a região limitada por dois semiplanos perpendiculares entre si.

( ) Um plano bissetor divide um quadrante, ou diedro, ao meio (45 graus), estando a linha de terra contida nesses planos.

Está correta, de cima para baixo, a seguinte sequência:

  • A. V, V, V, V.
  • B. V, F, F, F.
  • C. F, V, V, F.
  • D. F, F, F, V.
Clique em uma opção abaixo para responder a questão:
A respeito da definição de desenho universal e dos princípios do desenho universal, julgue os itens a seguir. Possui um desenho universal o objeto ou a edificação cujas proporções sejam passíveis de adaptações, mas estejam nos padrões formais contemporâneos.
  • C. Certo
  • E. Errado
