Questões sobre Eletrônica Analógica

#Questão 418072 - Engenharia Elétrica, Eletrônica Analógica, UFPR, 2007, Polícia Científica do Paraná - PR, Policial Civil / Perito

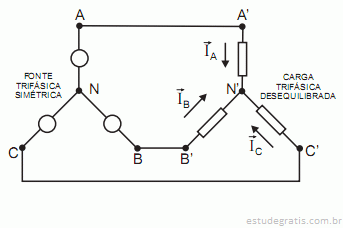

Quanto ao condutor neutro, é correto afirmar:

Assinale a alternativa correta.

A)

Somente a afirmativa 4 é verdadeira.

B)

Somente as afirmativas 1 e 3 são verdadeiras.

C)

Somente as afirmativas 2 e 3 são verdadeiras.

D)

Somente as afirmativas 2, 3 e 4 são verdadeiras.

E)

As afirmativas 1, 2, 3 e 4 são verdadeiras.

#Questão 418065 - Engenharia Elétrica, Eletrônica Analógica, NCE, 2007, ELETROBRÁS, Engenheiro

Um engenheiro deve testar um transformador como o apresentado abaixo.

Mediu com uma ponte a indutância entre os terminais 1 e 2 (primário), com os terminais 3 e 4 (secundário) abertos, encontrando um valor de 4,0 mH e, em seguida, a indutância entre os terminais 3 e 4, com os terminais 1 e 2 abertos, encontrando um valor de 9 mH. Continuando a análise, ligou o terminal 2 ao terminal 3 e mediu a indutância entre os terminais 1 e 4, encontrando um valor de 17,0 mH. Calculou, com esses valores, o fator de acoplamento entre o primário e secundário, encontrando:

A)

k=1/4;

B)

k=1/3;

C)

k=1/2;

D)

k=2/3;

E)

k=4/5.

#Questão 418066 - Engenharia Elétrica, Eletrônica Analógica, NCE, 2007, ELETROBRÁS, Engenheiro

A forma de onda abaixo é uma onda quadrada de tensão em função do tempo t, chamada de função ímpar, denominação dada quando f (-t) = - f(t).

No desenvolvimento de f(t) em Série de Fourier, o quinto harmônico de tensão na mesma unidade, considerando-se o fundamental como primeiro, será:

A)

f₅ (t) = (1/4). {sen [5. (/T). t]};

B)

f₅ (t) = (3/4) [cos (5. /T). t];

C)

f₅ (t) = (4/5.).[sen (10. . t /T)];

D)

f₅ (t) = (3/4). [cos (15. /T) t];

E)

f₅ (t) = (5/4). [sen (25. /T)] t.

#Questão 418069 - Engenharia Elétrica, Eletrônica Analógica, NCE, 2007, ELETROBRÁS, Engenheiro

Dispomos de um miliamperímetro que apresenta uma resistência de 100 e que pode medir de 0,0 a 1,0 mA, isto é, que o fundo de escala seja de 1,0 mA. Deseja-se construir um miliamperímetro que possa medir de 0 a 100 mA, usando o miliamperímetro de 1,0 mA. Para isso devemos colocar um resistor de:
