Acerca de condutores elétricos, julgue os próximos itens.

No interior de um condutor perfeito, o campo eletrostático é nulo.

Considere que, em um sistema de transmissão de energia elétrica em CA, seja necessário realizar, freqüentemente, o controle do nível de tensão em determinado tronco de interligação e que por esse tronco passe grande bloco de potência para atender um centro com numerosas cargas. Com relação a essa situação, julgue os itens subseqüentes.

O melhoramento do nível de tensão em um sistema de transmissão em CA é realizado, geralmente, compensando-se as linhas com mais disjuntores, chaves seccionadoras e filtros de linha.

Considere que, em um sistema de transmissão de energia elétrica em CA, seja necessário realizar, freqüentemente, o controle do nível de tensão em determinado tronco de interligação e que por esse tronco passe grande bloco de potência para atender um centro com numerosas cargas. Com relação a essa situação, julgue os itens subseqüentes.

Transformadores de potência com comutadores de tap sob carga (LTCs) são apropriados para controlar a tensão no trecho próximo ao local onde estão instalados.

Um no-break ou fonte ininterruptível de energia elétrica tem como finalidade manter a alimentação dos equipamentos a ele ligados, mesmo no caso de falha no circuito de alimentação principal, que se dá através de conexão CA à rede de uma concessionária de energia elétrica. A respeito desse assunto, julgue o item abaixo.

Caso haja a necessidade do uso de uma bateria no esquema básico de determinado no-break, para que ele cumpra a sua função adequadamente, deve haver sempre um carregador de bateria e um inversor de tensão no esquema.

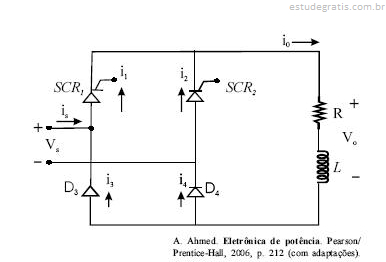

A figura acima mostra o circuito de um retificador semicontrolado de onda completa em ponte. A fonte apresenta tensão V s (t) = V m sen(Tt), em V, e ângulo de disparo dos tiristores igual a ". Acerca do funcionamento do circuito acima, julgue os próximos itens.

A tensão média de saída na carga, em V, é igual a  .
