Questões sobre Eletrônica Analógica

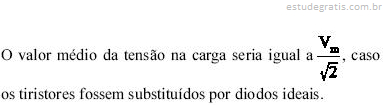

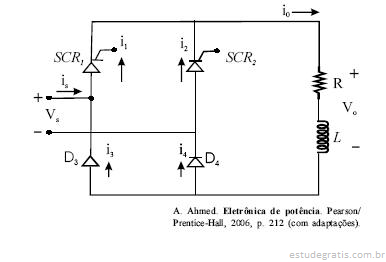

A figura acima mostra o circuito de um retificador semicontrolado de onda completa em ponte. A fonte apresenta tensão V s (t) = V m sen(Tt), em V, e ângulo de disparo dos tiristores igual a ". Acerca do funcionamento do circuito acima, julgue os próximos itens.

O desenvolvimento da tecnologia baseada em eletrônica de potência impulsionou o uso de compensadores estáticos (CEs) na correção de problemas como a flutuação de tensão. Acerca dos compensadores estáticos e de suas aplicações, julgue os itens que se seguem.

Considerando-se o controle de tensão, os CEs podem desempenhar papel semelhante ao de compensadores síncronos (máquinas rotativas) interligados a reatores-série.

O desenvolvimento da tecnologia baseada em eletrônica de potência impulsionou o uso de compensadores estáticos (CEs) na correção de problemas como a flutuação de tensão. Acerca dos compensadores estáticos e de suas aplicações, julgue os itens que se seguem.

Uma das aplicações de CEs é a correção da flutuação de tensão, como a que ocorre devido à operação de fornos a arco.

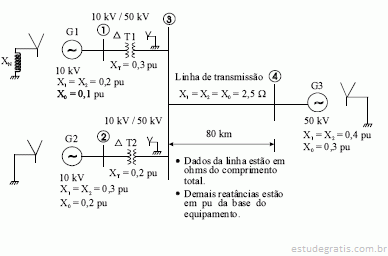

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência que opera em regime permanente com tensões em todas as suas barras aproximadamente iguais a 1,0 pu (tensão nominal). As impedâncias dos geradores, da linha de transmissão e dos transformadores têm apenas a parte reativa diferente de zero. As reatâncias de seqüência positiva, negativa e zero de cada transformador são iguais a sua própria reatância x T . Os demais equipamentos têm as suas reatâncias indicadas no diagrama. Considere que os subscritos 0, 1 e 2 no diagrama indicam seqüências zero, positiva e negativa, respectivamente. Para o propósito de análise de faltas, despreze a contribuição das correntes de carga do sistema. Nesse sistema, todos os geradores e transformadores têm potência nominal igual a 100 MVA e a reatância de aterramento X N do gerador G1 é desconhecida.

As bases de impedância têm valores iguais, em ohms, nos locais onde estão conectados os geradores.

A respeito da representação em pu, em sistemas elétricos de potência trifásicos, e considerando que as tensões e as correntes são grandezas de linha, julgue os itens subseqüentes.

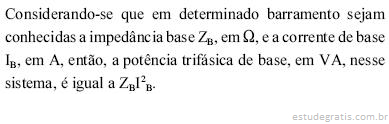

Considerando-se que em determinado barramento sejam conhecidas a impedância base
Z_B , em , e a corrente de base I _B , em A, então, a potência trifásica de base, em VA, nesse sistema, é igual a Z _B I 2 _B .
