#Questão 417963 - Engenharia Elétrica, Eletrônica Analógica, FCC, 2007, TRF 2ª, Analista Judiciário

#Questão 417969 - Engenharia Elétrica, Eletrônica Analógica, FCC, 2007, TRF 3ª, Analista Judiciário

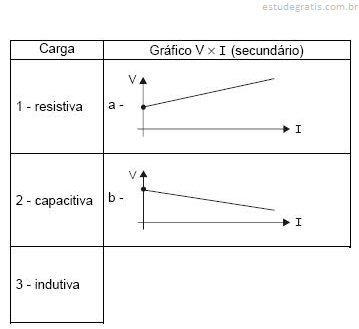

O ensaio com um transformador isolador de 120 V/120 V foi realizado com cargas resistiva, capacitiva e indutiva com o objetivo de determinar a regulação de tensão (R%).

As colunas estão corretamente relacionadas na alternativa

A) (1 - a) ; (2 - b) ; (3 - a)

B) (1 - a) ; (2 - a) ; (3 - b)

C) (1 - b) ; (2 - b) ; (3 - a)

D) (1 - b) ; (2 - a) ; (3 - b)

E) (1 - b) ; (2 - a) ; (3 - a)

#Questão 417970 - Engenharia Elétrica, Eletrônica Analógica, FCC, 2007, TRF 4ª, Analista Judiciário

A potência mecânica de um motor elétrico de indução trifásico, alimentado com tensões simétricas e balanceadas de 200 V, operando com fator de potência 0,8 e rendimento de 70%, e absorvendo 20 A, é de, em kW, aproximadamente,

A) 3,8

B) 4,2

C) 4,6

D) 4,8

E) 5,2

#Questão 417964 - Engenharia Elétrica, Eletrônica Analógica, FCC, 2007, TRF 2ª, Analista Judiciário

Um sistema trifásico balanceado e sem neutro que opera com freqüência de 33 Hz, possui tensões simétricas e alimenta uma carga equilibrada. Os condutores das fases A, B e C estão instalados em linhas retas paralelas. Então, a cada ciclo, a corrente no condutor da fase A está em sentido oposto simultaneamente às correntes das fases B e C por

A) uma vez, durante aproximadamente 10 ms.

B) duas vezes, durante aproximadamente 5 ms de cada vez.

C) três vezes, durante aproximadamente 3,3 ms de cada vez.

D) cinco vezes, durante aproximadamente 2 ms de cada vez.

E) seis vezes, durante aproximadamente 1,7 ms de cada vez.

#Questão 417966 - Engenharia Elétrica, Eletrônica Analógica, FCC, 2007, TRF 2ª, Analista Judiciário

Considere os dados abaixo para responder as questões de números 52 a 54.

Para um circuito monofásico em 110 V, com carga de 1980 W e fator de potência 0,6, a queda de tensão percentual, tão somente pela resistência ôhmica do condutor, com seção dos condutores 6 mm2 e 30 m de distância entre o painel elétrico e o ponto de utilização, aproximadamente, vale:

A) 4,2%

B) 4,8%

C) 5,4%

D) 6,0%

E) 6,6%
