Listagem de Questões sobre Circuitos

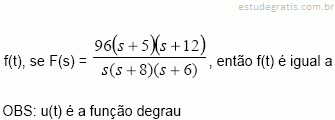

Dado que F(s) é a transformada de Laplace da função
Assinale abaixo a alternativa correta:
Os circuitos combinacionais não podem utilizar a álgebra de Boole como ferramenta.
Os circuitos combinacionais são aqueles em que as saídas independem das entradas.
Um circuito seqüencial tem uma realimentação da entrada para a saída, cuja principal característica é fazer com que as saídas sejam dependentes das entradas atuais e de estados ocorridos anteriormente.
Um circuito seqüencial tem uma realimentação da saída para a entrada, cuja principal característica é fazer com que as saídas sejam independentes das entradas atuais e de estados ocorridos anteriormente.
Um circuito seqüencial tem uma realimentação da saída para a entrada, cuja principal característica é fazer com que as saídas sejam dependentes das entradas atuais e de estados ocorridos anteriormente.
Um sistema de aquecimento é composto por um conjunto de resistências conforme o esquema abaixo:
A resistência equivalente do circuito resistivo para cada condição das chaves S1, S2 e S3 está corretamente indicada em:
Tem-se um amplificador monofônico para sonorização ambiente cuja impedância de saída é de 8 Ω. A alternativa que apresenta uma ligação adequada de alto-falantes para que haja casamento de impedâncias é:
Dois alto-falantes de 8 Ω em paralelo.
Dois alto-falantes de 8 Ω em série.
Dois alto-falantes de 16 Ω em série.
Dois alto-falantes de 4 Ω em paralelo.
Dois alto-falantes de 4 Ω em série.
Em uma instalação elétrica, um circuito de 127 V alimenta: três lâmpadas de uma sala, cada uma especificada por 127 V/100 W, duas lâmpadas de um corredor, cada uma especificada por 127 V/60 W e duas lâmpadas de um quarto, cada uma especificada por 127 V/100 W. Em caso de todas essas lâmpadas ficarem acesas durante cinco horas, a energia consumida por esse circuito, em quilowatt . hora, vale
1,0
2,4
3,1
4,6
5,2
