Listagem de Questões sobre Circuitos

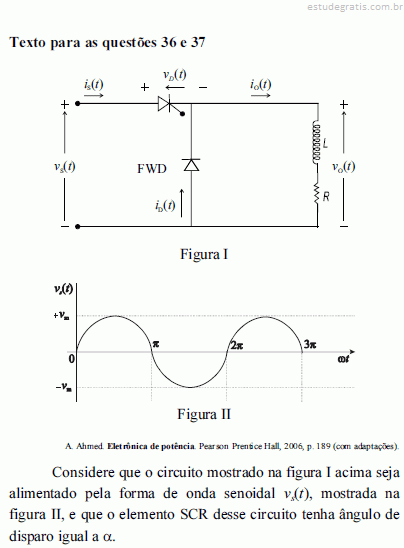

Tendo o texto como referência, assinale a opção que apresenta a forma de onda que melhor representa o comportamento de v0(t) nos terminais da carga formada por R e L.
A respeito do funcionamento do circuito apresentado no texto e de seus elementos, assinale a opção correta.
Nesse circuito, o SCR nunca ficará inversamente polarizado, porque, dado que a fonte de alimentação do circuito tem o formato de vs(t) mostrado na figura II, o diodo FWD funcionará ora cortado, ora conduzindo.
O diodo FWD conduz corrente iD(t) elevada nos intervalos de
Caso o diodo FWD fosse retirado do circuito, a tensão vD(t) sobre o SCR precisaria ser controlada em um valor constante, para o funcionamento do circuito.
A corrente is(t) não é senoidal.

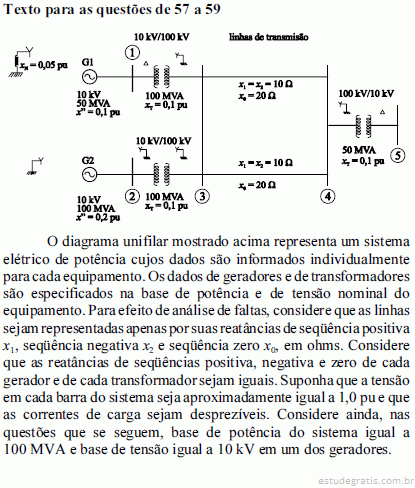

Considerando as informações do texto, é correto afirmar que a intensidade da corrente de curto-circuito trifásico na barra 5, em pu da base do sistema, é igual a
1,0.
1,5.
2,0.
2,5.
Os dispositivos denominados contatores são utilizados para o comando a distância de circuito. A respeito desses dispositivos e de sua operação no comando de circuitos, assinale a opção incorreta.
Contatores são dispositivos eletromecânicos.
Contatores são capazes de conduzir e interromper correntes de carga em condições normais de operação do circuito.
Contatores podem ter contatos auxiliares para comando, sinalização e outras funções.
Contatores são utilizados exclusivamente para partida e parada de motores de indução em gaiola.
Julgue os itens subseqüentes, relativos a circuitos elétricos lineares puramente resistivos podendo conter ou não fontes controladas.
I O teorema de Thévenin permite a determinação de um circuito elétrico equivalente linear, sendo esse equivalente representado por uma fonte de tensão independente em série com uma resistência. O valor da tensão da fonte é igual à tensão de circuito aberto nos terminais da rede que se deseja calcular o equivalente, enquanto a resistência corresponde à resistência equivalente calculada a partir desses terminais no qual se calculou a tensão em circuito aberto.
II O teorema de Norton é semelhante ao teorema de Thévenin, diferindo apenas na aplicação. O teorema de Norton se restringe a circuitos que contenham fonte de corrente independente ou controlada.
III De acordo com a lei de Kirchhoff de corrente, a soma algébrica das correntes em um nó de um circuito elétrico é sempre nula.
IV Qualquer que seja o tipo de circuito, a resistência equivalente de um circuito é sempre igual a um valor positivo.
Estão certos apenas os itens
I e II.
I e III.
II e IV.
III e IV.
