Questões sobre Circuitos

#Questão 415294 - Engenharia Elétrica, Circuitos, FCC, 2006, TRT 24ª, Técnico Judiciário

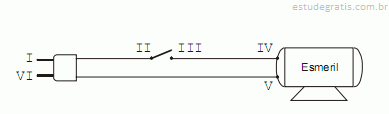

Considere o esquema abaixo referente a um esmeril acionado por motor monofásico com dois terminais de acesso.

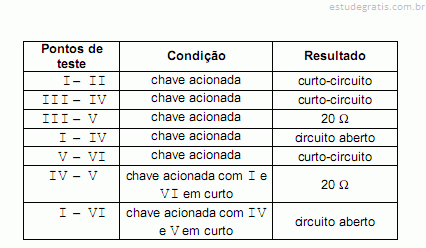

Este equipamento apresenta um defeito, pois o rotor não está girando quando a chave é acionada. Para localizar o defeito, o esmeril foi desligado da tomada e os testes abaixo foram realizados por um multímetro digital na escala de 2 k%u03A9:

O provável problema do circuito é

A)

chave defeituosa.

B)

interrupção no cabo entre a chave (ponto III) e o terminal do motor (ponto IV).

C)

interrupção no cabo entre o plugue (ponto VI) e o terminal do motor (ponto V).

D)

enrolamento do motor interrompido.

E)

interrupção no cabo entre o plugue (ponto I) e a chave (ponto II).

#Questão 415296 - Engenharia Elétrica, Circuitos, FCC, 2006, TRT 4ª, Técnico Judiciário

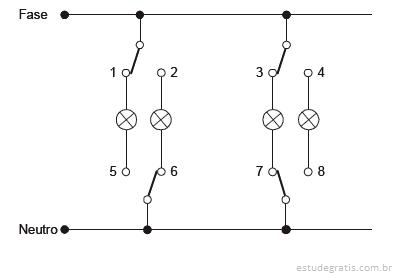

Considere o esquema elétrico abaixo, composto por 4 interruptores paralelos e 4 lâmpadas incandescentes.

Da forma como se encontram os interruptores, a alternativa que apresenta apenas os pontos em que a lâmpada néon de uma chave teste acenderia é:

A)

1, 3 e 7

B)

1, 3 e 5

C)

1, 3, 6 e 7

D)

2, 4 e 6

E)

2, 4, 5 e 8

#Questão 415384 - Engenharia Elétrica, Circuitos, UFPR, 2006, Companhia de Saneamento do Paraná SANEPAR - PR, Tecnólogo (Código do Cargo 390)

Em relação aos circuitos elétricos pneumáticos, assinale a alternativa correta.

A)

Controladores pneumáticos de baixa pressão têm sido desenvolvidos para sistemas de controle industriais e extensivamente usados em processos industriais. Algumas razões para o amplo uso de controladores pneumáticos são, principalmente, a característica de não necessitarem do uso da eletricidade, sua simplicidade e facilidade de manutenção.

B)

Um motor pneumático rotativo de percussão normalmente é usado para brocas, alargadores e atarraxadores.

C)

Os guindastes pneumáticos são utilizados externamente e em condições nas quais vapores e gases explosivos não estiverem presentes.

D)

Um meio de trabalho que utilize um circuito pneumático tem custos de energia baixos em comparação com um circuito elétrico.

E)

O motor pneumático de percussão ou de martelo é encontrado em rebitadores, cinzeladores e quebradores de pavimentação. Nesse tipo de máquina, o ar normalmente passa através do cabo, de uma válvula de controle e vai para um cilindro com pistão de reciprocação, passando depois através de uma válvula de exaustão e sendo, exaurido para a atmosfera.
