#Questão 415148 - Engenharia Elétrica, Circuitos, NCE, 2006, ELETRONORTE, Técnico Industrial de Engenharia

Uma instalação é constituída por 3 cargas:

Carga A: 40kW; = 0,8 ind

Carga B: 9kW; = 0,6 cap

Carga C: 5kVAr; nulo indutivo

A quantidade de potência reativa que corrige o fator de potência total para o valor unitário é igual a:

A)

47kVAr capacitivos;

B)

23kVAr indutivos;

C)

36kVAr capacitivos;

D)

5kVAr indutivos;

E)

4kVAr capacitivos.

#Questão 415152 - Engenharia Elétrica, Circuitos, CESGRANRIO, 2006, EPE, Transmissão de Energia

Um sistema monofásico a 50 Hz pode ser representado por uma tensão senoidal cujo valor de pico é de 1 kV atrás de uma indutância de 0,5 mH. Um disjuntor conecta este sistema a um banco de capacitores de 1μF. Sabe-se que o sistema se encontra em regime para t<0, com o disjuntor fechado. Considere que em t=10 ms a tensão senoidal está no seu valor de pico negativo e o disjuntor abre. Desprezando a condutância do arco do disjuntor, o valor máximo da tensão de restabelecimento transitória para o disjuntor ocorre:

A)

imediatamente após a abertura, sendo de 500 V.

B)

imediamente após a abertura, sendo de 1 kV.

C)

após a abertura, sendo de 1 kV.

D)

após a abertura, sendo de 2 kV.

E)

no instante anterior à abertura, sendo de 2 kV.

#Questão 415155 - Engenharia Elétrica, Circuitos, CESGRANRIO, 2006, EPE, Transmissão de Energia

Para uma linha de transmissão ideal monofásica, a maior sobretensão possível é duas vezes o valor máximo da tensão de entrada e ocorre quando a linha está em vazio. Considere, agora, uma linha de transmissão trifásica real, energizada por uma fonte de tensão senoidal trifásica simétrica e equilibrada a partir do instante de pico da tensão em uma das fases. Para este circuito, a maior sobretensão fase-neutro:

A)

é inferior a duas vezes o valor máximo da tensão faseneutro de entrada graças às perdas na linha de transmissão.

B)

é também igual a duas vezes o valor máximo da tensão fase-neutro no terminal emissor.

C)

pode superar duas vezes o valor máximo da tensão faseneutro no terminal emissor devido ao acoplamento entre as fases e à discordância entre os instantes de fechamento dos pólos do disjuntor.

D)

depende da relação entre a indutância e a capacitância de seqüência positiva.

E)

depende apenas da discordância entre os instantes de chaveamento dos pólos do disjuntor.

#Questão 415159 - Engenharia Elétrica, Circuitos, CESGRANRIO, 2006, EPE, Transmissão de Energia

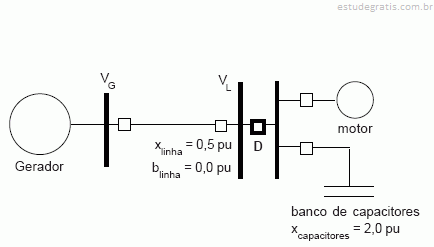

Observe a figura abaixo.

Um gerador alimenta uma carga constituída por um motor de indução e um banco de capacitores para a compensação total do

fator de potência.

Considerando o gerador uma fonte ideal de tensão, de valor V_G, o valor da tensão V_L, 15 minutos após a abertura do disjuntor D, é:

A) 0,0

B)

0,5 V_G

C)

V_G

D)

2 V_G

E)

10 V_G

#Questão 415245 - Engenharia Elétrica, Circuitos, CONESUL, 2006, CERON/RO, Engenheiro
