Questões sobre Circuitos

Considere que uma carga monofásica ligada a uma rede elétrica em corrente alternada seja alimentada de tal modo que a tensão e a corrente instantâneas em seus terminais sejam                 volts                e amperes, respectivamente. Com relação a essa situação, julgue os itens subseqüentes.

Se um resistor de 1  for conectado em paralelo à carga e for mantida a mesma tensão de alimentação, é correto afirmar que a potência reativa suprida pela rede elétrica, considerando-se a carga mais o resistor, será igual a 10 kVar.

Considere que uma carga residencial seja suprida por uma rede elétrica cuja freqüência da tensão de alimentação é igual a 60 Hz e que, enquanto está ligada, a carga seja representada por uma impedância complexa constante com parte real igual a 2 e parte imaginária igual a 1 . Em face dessa situação hipotética, julgue os itens a seguir.

Caso a tensão de alimentação tenha valor eficaz igual a 100 V, a corrente eficaz que alimenta a carga será inferior a 50 A.

Considere que uma carga residencial seja suprida por uma rede elétrica cuja freqüência da tensão de alimentação é igual a 60 Hz e que, enquanto está ligada, a carga seja representada por uma impedância complexa constante com parte real igual a 2 e parte imaginária igual a 1 . Em face dessa situação hipotética, julgue os itens a seguir.

Se a parte reativa da carga for representada por um indutor, o valor da indutância desse componente será aproximadamente igual a 16,7 mH.

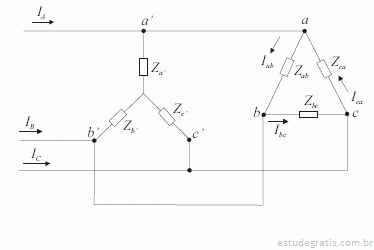

A figura a seguir representa um circuito trifásico que ilustra a conexão de duas cargas em paralelo ligadas a uma rede elétrica cuja alimentação é equilibrada e simétrica e que apresenta tensão de linha igual a 380

 Considerando a figura acima e as informações relativas ao circuito elétrico nela descrito, julgue os itens seguintes, considerando, ainda,

A corrente Iab no circuito é uma grandeza de fase.

A figura a seguir representa um circuito trifásico que ilustra a conexão de duas cargas em paralelo ligadas a uma rede elétrica cuja alimentação é equilibrada e simétrica e que apresenta tensão de linha igual a 380

 Considerando a figura acima e as informações relativas ao circuito elétrico nela descrito, julgue os itens seguintes, considerando, ainda,

Se somente a carga em estrela estiver equilibrada, apresentando impedância por fase igual a 0,3 + j0,4 , então a corrente, em cada fase da carga em estrela, terá intensidade superior a 380 A.
