Questões sobre Circuitos

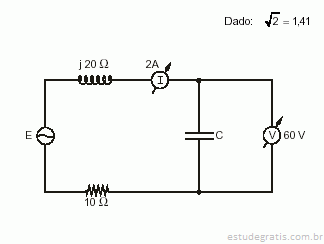

No circuito apresentado abaixo, o amperímetro e o voltímetro medem valores eficazes. A tensão eficaz do gerador vale, aproximadamente,

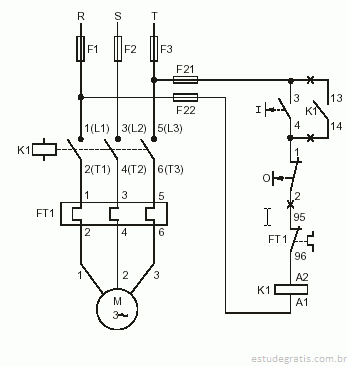

O circuito abaixo refere-se às questões de números 58 e 59.

A proteção do circuito é realizada por

O circuito abaixo refere-se às questões de números 58 e 59. Sobre o funcionamento do circuito, pode-se afirmar que

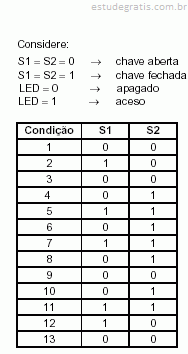

No circuito apresentado abaixo, as chaves S1 e S2 serão manipuladas na seqüência indicada na tabela.

Considere:

O estado do LED em cada condição é:

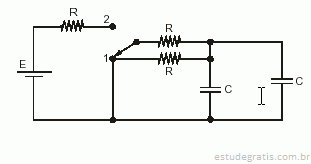

Considere que o tempo necessário e suficiente para a carga ou descarga de capacitores associados a resistores seja 5.τ, sendo τ a constante de tempo. No circuito apresentado a chave está inicialmente na posição 1 e os capacitores encontram-se completamente descarregados. Então, os dois intervalos de tempo necessários para que a corrente do circuito se anule quando a chave passar para a posição 2 e, em seguida, para a posição 1, são expressos, respectivamente, por

A)

B)

C)

D)

E)
