Questões sobre Circuitos

O circuito abaixo deve ser utilizado para responder às questões de números 47 e 48.

Considere as proposições abaixo.

I. A resistência do LDR reduz com a diminuição da intensidade luminosa, de modo que, com a chave S fechada, ele controla sozinho a intensidade da lâmpada, independente do estado de Q2.

II. Com a chave S aberta, é impossível acionar a lâmpada, pois o LDR é o dispositivo responsável por disparar os tiristores Q1 e Q2.

III. Com a chave S aberta, o potenciômetro P1 ajusta a intensidade luminosa da lâmpada pelo controle do ângulo de disparo do tiristor Q2.

IV. Com a chave S fechada, o circuito funciona como um sistema de iluminação automática, sendo que o potenciômetro P2 ajusta a sensibilidade de atuação do LDR, mas o potenciômetro P1 deixa de atuar, de modo que a lâmpada acenda sempre com a intensidade máxima.

É correto o que se afirma APENAS em

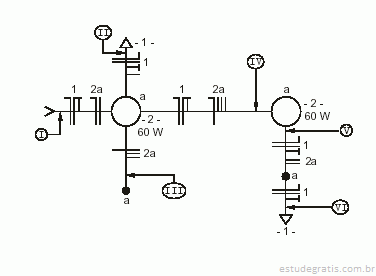

O esquema unifilar abaixo deveria representar uma instalação elétrica composta de dois circuitos, sendo um relativo a duas tomadas de 127 V e outro relativo ao comando de duas lâmpadas de 127 V por meio de dois interruptores paralelos. No entanto, ela contém erros em dois eletrodutos, conforme descrito em:

Um resistor de 10  é percorrido por uma corrente contínua de 2 A. A energia consumida pelo resistor durante 10s é

A tensão aplicada sobre um componente é v(t) = 10 cos t V. A corrente que flui pelo componente é i(t) = sen t A. A potência instantânea é

Uma fonte de corrente contínua de 2 A alimenta três resistores em paralelo, cujas resistências são 4Ω, 20Ω e 30Ω. A corrente no resistor de 4Ω é
