Questões sobre Circuitos

#Questão 415214 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2008, Prefeitura de Vitória - ES, Engenheiro

#Questão 415216 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2008, Prefeitura de Vitória - ES, Engenheiro

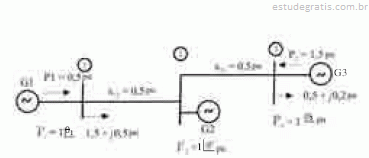

dados de reatância, tensão e potência estão em pu. As resistências e capacitância das linhas são desprezíveis. O gerador G1 está gerando 0,5 pu de potência ativa, enquanto o gerador G3 gera 1,5 pu, também de potência ativa. O sistema opera com magnitude de tensão igual a 1,0 pu nas três barras. Na barra 1, há uma carga que absorve potência complexa igual a 1,5 + j0,5 pu, enquanto, na barra 3, a carga absorve potência complexa igual a 0,5 j0,2 pu.

Com base na descrição apresentada acima e referência angular na barra 2, julgue os itens que se seguem.

Os ângulos de fase das tensões nas barras 1 e 3 são iguais a -30° e +30°, respectivamente.

C) Certo

E) Errado

#Questão 415217 - Engenharia Elétrica, Circuitos, CESPE / CEBRASPE, 2008, Prefeitura de Vitória - ES, Engenheiro

dados de reatância, tensão e potência estão em pu. As resistências e capacitância das linhas são desprezíveis. O gerador G1 está gerando 0,5 pu de potência ativa, enquanto o gerador G3 gera 1,5 pu, também de potência ativa. O sistema opera com magnitude de tensão igual a 1,0 pu nas três barras. Na barra 1, há uma carga que absorve potência complexa igual a 1,5 + j0,5 pu, enquanto, na barra 3, a carga absorve potência complexa igual a 0,5 j0,2 pu.

Com base na descrição apresentada acima e referência angular na barra 2, julgue os itens que se seguem.

No sistema descrito, a barra swing (barra de folga ou oscilante) é a número 2.

C) Certo

E) Errado

#Questão 415282 - Engenharia Elétrica, Circuitos, UPE / UPENET / IAUPE, 2008, Prefeitura de Camaragibe - PE, Auxiliar de Eletricista

Assinale a alternativa FALSA.

A)

O fator de potência pode ser medido diretamente pelo co-seno-metro.

B)

Se o circuito for capacitivo, o fator de potência é dito em atraso.

C)

A redução nos custos de energia e das perdas do sistema elétrico são objetivos da melhoria do fator de potência.

D)

Os métodos mais usados na melhoria do fator de potência são os capacitores "shunt" e motores síncronos superexcitados.

E)

O fator de potência pode ser medido indiretamente com um wattímetro e um vármetro.

#Questão 415283 - Engenharia Elétrica, Circuitos, UPE / UPENET / IAUPE, 2008, Prefeitura de Camaragibe - PE, Auxiliar de Eletricista

Dois resistores iguais, ligados em série, consomem uma potência de 10 W, quando submetidos a uma certa tensão. A potência consumida, quando os resistores são ligados em paralelo e submetidos à mesma tensão, é

A) 10 W.

B) 100 W.

C) 40 W.

D) 20 W.

E) 60 W.
