Listagem de Questões sobre Circuitos
Considerando que, no circuito ilustrado na figura acima, a chave K seja ligada no instante t = 0 s e que, antes do fechamento da chave, o indutor e o capacitor encontrem-se descarregados, julgue os itens seguintes.
A tensão vc (t), em V, em regime permanente e transitório nos terminais do capacitor, com as devidas condições iniciais, pode ser calculada resolvendo-se a equação diferencial
Em regime permanente, a tensão v 0 (t) é igual a 10 V.
Considerando que a figura acima mostra a característica ideal corrente i D versus tensão vD de um diodo, cujo símbolo é mostrado ao lado da curva, julgue os itens a seguir.
Suponha que o diodo seja ligado em série a uma fonte de tensão senoidal cuja amplitude é igual a 100 V e a um resistor de . Nessa situação, quando em funcionamento, a corrente que circula por esse circuito apresenta valor máximo igual a 10 A.
Caso a característica do diodo não fosse ideal, a característica que melhor retrataria a situação de um diodo real seria aquela na qual, no primeiro quadrante do plano cartesiano, a relação entre i D e v D fosse uma reta, partindo da origem, tendo inclinação inferior a 1.

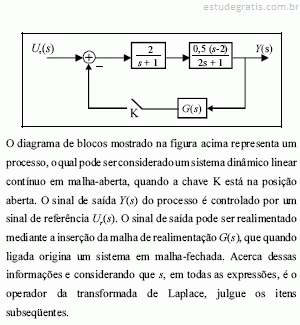

Considere que a chave K seja fechada, conectando-se então a malha de realimentação G(s) ao processo. Nessa situação, seG(s) assume um valor constante, representando um ganho igual a +2, esse sistema em malha-fechada é instável.
