Questões sobre Circuitos

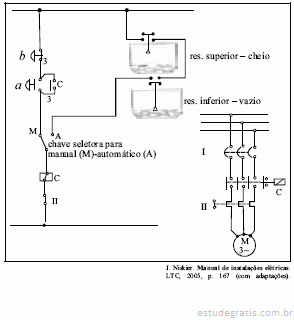

A figura acima mostra os esquemas dos circuitos de comando e de força de um mecanismo para bombear água de um reservatório inferior para o superior, quando necessário. No modo automático, quando o reservatório estiver cheio, a opção para bombeamento é desabilitada pelo mecanismo; se o reservatório inferior estiver vazio, será necessário enchê-lo inicialmente, para haver bombeamento para o reservatório superior. Ambos os reservatórios são dotados de controle automático de bóia. A partir dessas informações, julgue os itens que se seguem.

Os dispositivos I e II nos circuitos são relé térmico e fusível, respectivamente.

Para que a lâmpada fluorescente funcione não é necessário reator se esta permanecer ligada em paralelo com a lâmpada incandescente.

A lâmpada incandescente, operando sob tensões próximas à nominal, terá característica semelhante à de um resistor.

Supondo-se que a fonte CA funcione com tensão eficaz igual a 220 V e forneça potência para as lâmpadas de modo que a corrente gerada na fonte seja igual a 0,5 A, então é correto afirmar que a lâmpada fluorescente não consome potência igual a 110 W.

Considere que o circuito elétrico mostrado na figura abaixo seja alimentado por uma fonte independente de corrente i_s(t). Suponha que s seja o operador da transformada de Laplace.

Considerando as informações acima, julgue os itens que se seguem.

A equação característica do circuito é dada por s ² +1/(LC)=0.
