Questões Concurso IGP/RS

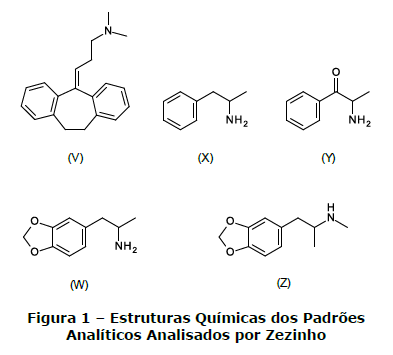

Zezinho é um perito que foi encarregado de analisar, por meio de cromatografia gasosa acoplada à espectrometria de massas (com ionização por impacto de elétrons), um lote de padrões analíticos das moléculas abaixo listadas:

No entanto, antes das análises e na tentativa de prever qual seria o perfil de fragmentação de cada uma dessas moléculas, Zezinho formulou cinco hipóteses, dentre as quais, assinale a única que se mostrará correta.

O invólucro do transistor de potência mostrado na Figura 6 abaixo possui diâmetro D=10 mm e comprimento L=8 mm. Uma corrente de ar que resfria o transistor está a 20°C e sob condições em que mantém um coeficiente de convecção médio de h=90 W/m².K na superfície do invólucro. Sabendo que a temperatura superficial do transistor não deve exceder 80°C, assinale a alternativa que indica a máxima potência admissível para as condições descritas.

Quando a temperatura do ar externo está a 22°C, uma geladeira mantém o compartimento do congelador a -3°C mediante a circulação de um refrigerante à baixa temperatura por passagens nas paredes do compartimento do congelador. A taxa de transferência de calor entre o compartimento do congelador e o refrigerante é de 6.000 KJ/h, e a potência de entrada necessária é de 2.800 KJ/h. Assinale a alternativa que indica o coeficiente de desempenho do refrigerador.

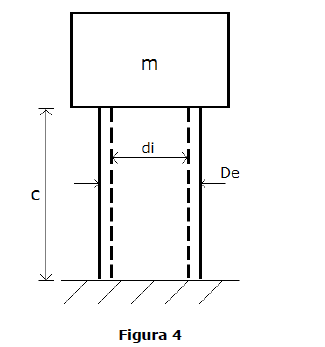

Um reservatório de água está apoiado sobre uma coluna de comprimento c=100 m, conforme a Figura 4 abaixo. A coluna é feita de concreto reforçado, com módulo de elasticidade E=27,6 GPa, e possui seção transversal tubular. O diâmetro interno é di=2,5m e o diâmetro externo é De=3m. O tanque completamente cheio de água pesa 3,88 MN. Desconsiderando-se a massa da coluna, o sistema pode ser modelado como uma viga cantilever com uma carga concentrada na extremidade livre. Dessa forma, a constante de mola é dada por 𝑘=3𝐸𝐼/𝑐³. Assinale a alternativa que indica o valor aproximado da frequência natural transversal do sistema, 𝜔𝑛.
