Questões de Engenharia Elétrica do ano 2017

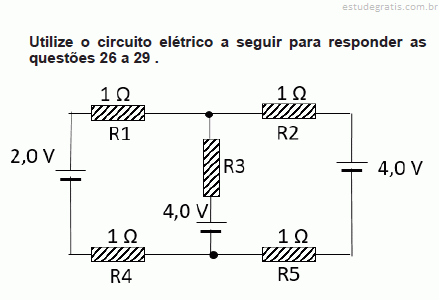

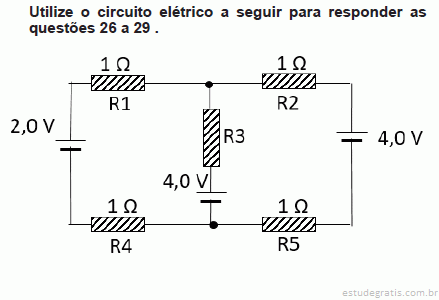

A corrente que atravessa o resistor R4 vale o especificado na alternativa:

A tensão que o resistor R5 se encontra submetido vale o especificado na alternativa:

A potência em que dissipa no resistor R3 vale o especificado na alternativa:

A norma brasileira 5410 estabelece uma série de conceitos e valores para instalações elétricas. Quanto ao desenho, a norma também possui especificações, como os apresentados a seguir. Assinale a alternativa que apresente corretamente os desenhos.

Analise as afirmativas abaixo, dê valores Verdadeiro (V) ou Falso (F) e assinale a alternativa que apresenta a sequência correta de cima para baixo. tendo como base o tema Seccionamento Automático de Alimentação (5410), em específico o esquema conhecido por TN.

( ) A equipotencialização via condutores de proteção, deve ser única e geral, envolvendo todas as massas da instalação, e deve ser interligada com o ponto da alimentação aterrado, geralmente o ponto neutro.

( ) Recomenda-se o aterramento dos condutores de proteção em tantos pontos quanto possível. Em construções de porte, tais como edifícios de grande altura, a realização de equipotencializações locais, entre condutores de proteção e elementos condutivos da edificação, cumpre o papel de aterramento múltiplo do condutor de proteção.

( ) O uso de um mesmo e único condutor para as funções de condutor de proteção e de condutor neutro (condutor PEN) está sujeito ao tipo de solo de aterramento, uma vez que nem sempre se consegue uma resistência de solo inferior a 0,05 Ω.
