Questões de Engenharia Elétrica do ano 2017

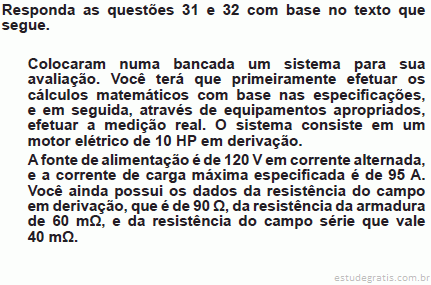

Com base no texto, a corrente do campo em derivação, bem como a corrente de armadura valem respectivamente o que se observa na alternativa:

Ainda com base no texto, a força contra eletromotriz e a eficiência do sistema em carga máxima valem respectivamente o que se observa na alternativa:

Utilize o texto a seguir para responder as questões 33 e 34. Você está posicionado em frente a uma bancada que acomoda um transformador de 10.000 VA com tensões de 2.400 / 240 V trabalhando na frequência de 60 hertz. Seu primário possui uma resistência de 6 ohm e seu secundário uma resistência cem vezes menor. Dados obtido junto ao fabricante do núcleo apresenta uma perda nestas condições de 60 W. Nestas condições a perda no cobre com carga máxima vale aproximadamente o descrito na alternativa:

Utilize o texto a seguir para responder as questões 33 e 34. Você está posicionado em frente a uma bancada que acomoda um transformador de 10.000 VA com tensões de 2.400 / 240 V trabalhando na frequência de 60 hertz. Seu primário possui uma resistência de 6 ohm e seu secundário uma resistência cem vezes menor. Dados obtido junto ao fabricante do núcleo apresenta uma perda nestas condições de 60 W.

Analise as afirmativas abaixo e assinale a alternativa correta. Dando sequência aos testes, você tem que apresentar qual a eficiência do transformador quando o mesmo estiver completamente carregado e com fatores de potência de: 90%; 60% e 40%.

I. Com FP de 90% = 97,1%.

II. Com FP de 60% = 95,7%.

III. Com FP de 40% = 90,9%.

Dos valores apresentados estão corretos.

Responda as questões 35 e 36 tendo como base o tema proposto: Linhas de transmissão. Você está numa bancada efetuando testes para uma linha de transmissão. Sabe-se que o cabo utilizado possui algumas características, como Capacitância de 80.10-12 F/m e uma Impedância de 50 Ω. Com base nos dados apresentados a indutância por metro no cabo vale o descrito na alternativa:
