Questões de Engenharia Elétrica do ano 2017

Responda as questões 35 e 36 tendo como base o tema proposto: Linhas de transmissão. Você está numa bancada efetuando testes para uma linha de transmissão. Sabe-se que o cabo utilizado possui algumas características, como Capacitância de 80.10-12 F/m e uma Impedância de 50 Ω. Com base nos dados apresentados e impedância de uma seção do cabo de comprimento infinito vale o descrito na alternativa:

A propriedade elétrica conhecida como Condutividade Elétrica, na unidade , do material grafite tem seu valor aproximado indicado na alternativa:

Assinale a alternativa que completa corretamente a lacuna. A proteção contra choque elétrico é imperativo em instalações elétricas residenciais e comerciais, se estas forem construídas levando-se em consideração as boas práticas da área (Segundo a NBR). Para este fim, faz-se necessário o uso de um dispositivo chamado de interruptor diferencial residual, que é capaz de detectar fugas de correntes, conhecidos(as) por _____________. A diferença entre a corrente que entra e a corrente que sai do dispositivo é o gatilho para que o IDR desarme.

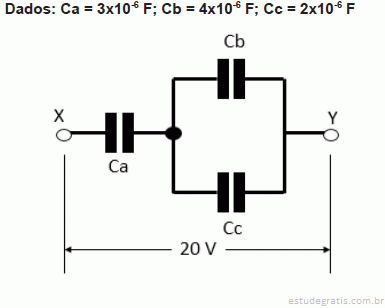

Você está construindo um banco de capacitores, conforme a figura que segue. Com base na figura assinale a alternativa que apresenta a carga e a diferença de potencial elétrico do capacitor Ca.

Com base no tema Transformadores, analise as afirmativas abaixo, dê valores Verdadeiro (V) ou Falso (F) e assinale a alternativa que apresenta a sequência correta de cima para baixo.

( ) As perdas no núcleo de um transformador podem ser atribuídas à histerese e as perdas por correntes parasitas.

( ) A perda no cobre é representada somente pela potência perdida no enrolamento secundário, ao qual a carga é ligada.

( ) A perda no cobre é dada em VAr.
