Questões de Engenharia Mecânica do ano 2017

Uniões fixas são aquelas que se caracterizam pela impossibilidade de separar as peças previamente unidas sem danificar o conjunto. Os procedimentos mais utilizados e que merecem destaque para esse tipo de união são: Soldagem, Brasagem e Colagem.

Avalie as afirmações sobre esses três procedimentos.

I. A soldagem tem, como um dos seus processos, o caldeamento, isto é, aquecer a área a ser soldada com uma fonte concentrada de calor que leva à fusão incipiente do metal, devendo-se adicionar metal de enchimento na junta.

II. A brasagem consiste na união de metais através do aquecimento abaixo da temperatura de fusão dos mesmos, adicionando-se uma liga de solda (metal de adição) no estado líquido, a qual penetra na folga entre as superfícies a serem unidas.

III. A colagem é um processo de união inter-metálica que consiste em unir partes metálicas ou não, através da adição de uma substância com grande poder adesivo.

IV. As vantagens da soldagem em relação à brasagem são: maior resistência sob elevadas temperaturas de atuação, praticamente sem limitações sobre a dimensão das peças; menor preparação das partes e metal de adição de menor custo.

Está correto apenas o que se afirma em

A parede da fornalha de uma panela da aciaria é construída de tijolos refratários com 0,25m de espessura e condutividade térmica de 1,3W/mK. A temperatura interna da parede é 1.327oC e a temperatura externa da parede é 917oC.

A taxa de calor perdido através de uma parede com 1,6m por 1,8m é aproximadamente

A Usinagem é uma operação que confere forma, dimensões ou acabamento superficial à peça, ou ainda uma combinação desses, através da remoção de material sob a forma de cavaco.

Sobre o desgaste é correto afirmar que

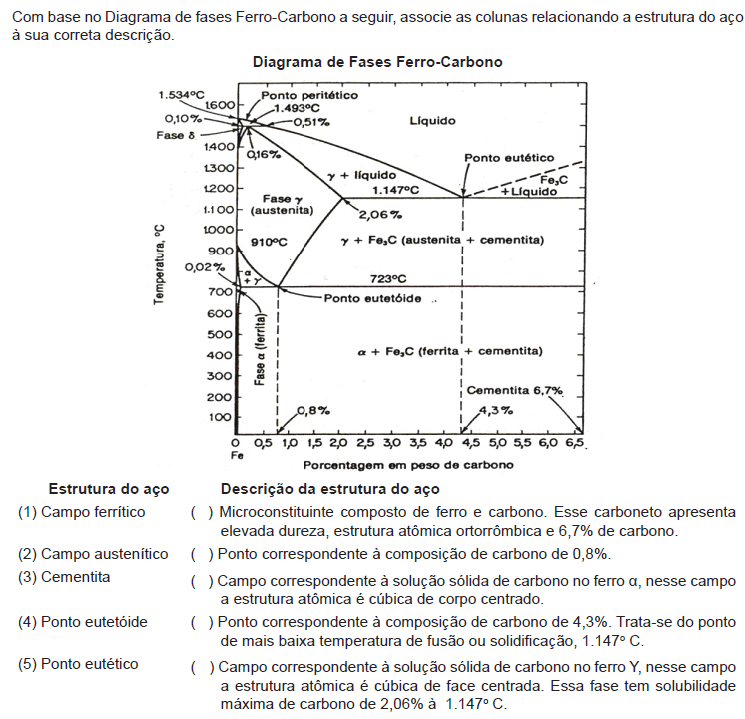

Os diagramas de fase têm como finalidade mostrar alterações de estado físico e de estrutura que sofrem as ligas metálicas, em decorrência de aquecimentos ou resfriamentos lentos. O diagrama de fases Ferro- Carbono é, obviamente, o diagrama mais estudado entre todas as ligas metálicas presentes na atualidade, fato facilmente explicado já que os aços carbono, além de serem os materiais metálicos mais utilizados pelo homem, apresentam variadas e interessantes transformações no estado sólido.

 A sequência correta dessa associação é

A NBR 8403 (ABNT, 1984) fixa tipos e o escalonamento de larguras de linhas para uso em desenhos técnicos e documentos semelhantes.

Qual das linhas a seguir é aplicada para contornos visíveis e arestas visíveis?

A)

B)

C)

D)
