Questões de Engenharia de Telecomunicações do ano 2006

A figura apresenta um circuito digital e seu correspondente Mapa de Karnaugh. A porta lógica a ser inserida no quadrado pontilhado da figura é:

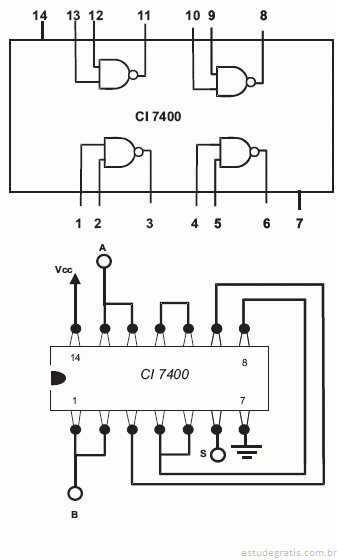

O circuito integrado CI 7400, interligado de acordo com a forma mostrada na figura acima, tem, como entradas, as variáveis A e B e, como saída, a variável S. Ele está sendo usado para implementar uma porta do tipo:

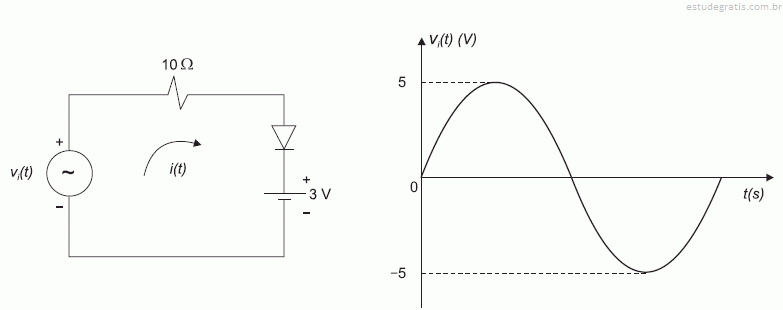

O circuito de figura acima, onde o diodo é considerado ideal, é alimentado pela tensão senoidal, cujo gráfico está mostrado à direita. A forma de onda da corrente resultante i(t) é:

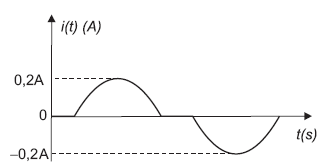

A)

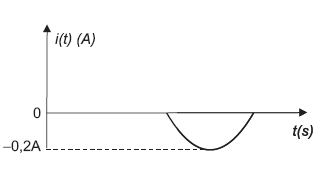

B)

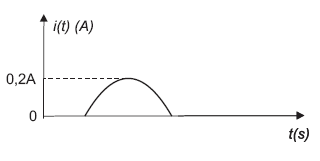

C)

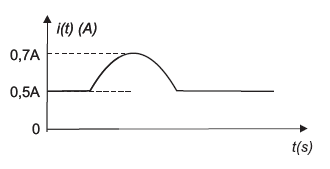

D)

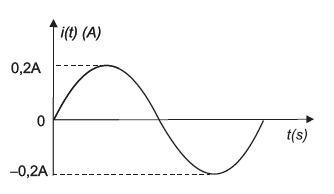

E)

Na figura abaixo, considere as portas devidamente alimentadas, A, B e C são as variáveis booleanas de entrada e Y a de saída do circuito. Quando a entrada C = 1, é correto afirmar que

O circuito abaixo é composto por portas e flip-flop FF – JK, da família de circuitos integrados TTL. Considere os integrados devidamente alimentados e os FF ativados na descida do pulso de clock. A linha de "partida" está normalmente no nível lógico 1 (um). Após ser fornecido um pulso negativo na linha de partida e mantendo-se a linha X no nível lógico zero (X=0), é correto afirmar que a forma de onda de saída (Z) até o quinto pulso de clock será aquela apresentada no diagrama temporal correspondente à linha:
