Questões de Engenharia de Telecomunicações do ano 2006

O circuito eletrônico aplicado, mostrado na figura, onde v_i é a entrada e v_L é a saída, representa uma configuração conhecida como:

Observe a figura a seguir.

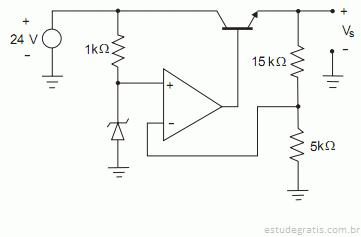

O circuito ilustrado corresponde a um conversor / regulador de tensão. Considerando que o amplificador operacional seja ideal e que o diodo Zener seja de 4 V, a tensão de saída V_S, em volts, do regulador será:

Considere a figura abaixo.

Dados: β=100; R_C=3kΩ; R_L=2kΩ; R_B=10kΩ; r_i=1kΩ

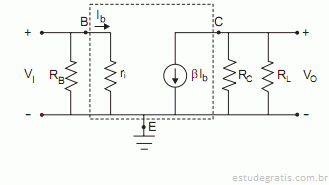

A figura mostra o circuito correspondente ao modelo para sinais de um estágio transistorizado. De acordo com os valores fornecidos para os componentes, o ganho de tensão

Considere a figura abaixo.

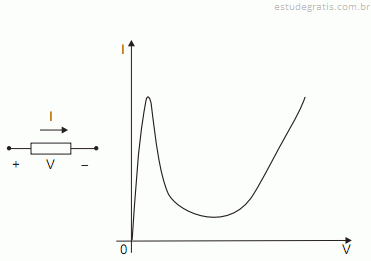

O componente eletrônico cuja curva característica V x I é mostrada na figura trata-se de um:

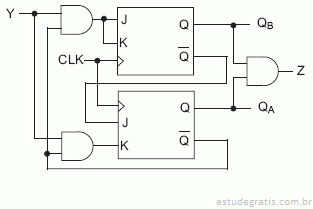

No circuito acima, o próximo estado Q_BQ_A a partir do estado Q_BQ_A = 10, com Y = 1, é:
