Questões de Engenharia de Telecomunicações do ano 2006

No multiplexador acima, C é a entrada de seleção mais significativa. A saída F do multiplexador representa a função:

A)

B)

C)

D)

E)

A figura acima apresenta um circuito digital, onde A, B, C e D são sinais lógicos de entrada. A expressão booleana correspondente ao sinal F é:

A)

B)

C)

D)

E)

A tabela-verdade a seguir representa a função lógica f de um circuito combinacional, onde A, B e C são entradas.

Utilizando a técnica de minimização através de Mapas de Karnaugh, a expressão mínima de f é:

A)

B)

C)

D)

E) BC

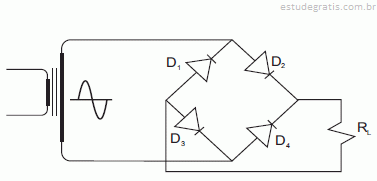

O circuito retificador para uso em fontes de alimentação AC/DC, mostrado na figura acima, utiliza uma ponte de 4 diodos que operam em CORTE e CONDUÇÃO. No instante em que o semiciclo negativo da tensão senoidal está aplicado na ponte, estarão conduzindo apenas os diodos:

Observe a figura abaixo.
