Questões de Engenharia Eletrônica do ano 2007

Com relação ao circuito ilustrado na figura acima, em que a entrada — v_i — é um sinal de corrente alternada, julgue os itens a seguir.

A freqüência de corte do filtro é igual a 10 MHz.

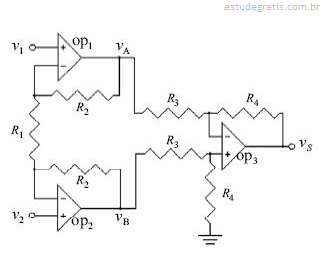

A figura acima mostra um circuito muito utilizado em instrumentação eletrônica. Considerando que todos os componentes que constituem o circuito sejam ideais e que os amplificadores sejam alimentados por fontes simétricas de +12 V e -12 V, julgue os itens subseqüentes.

A tensão de saída — v_i — pode ser expressa por

A figura acima mostra um circuito muito utilizado em instrumentação eletrônica. Considerando que todos os componentes que constituem o circuito sejam ideais e que os amplificadores sejam alimentados por fontes simétricas de +12 V e -12 V, julgue os itens subseqüentes.

A tensão V_A pode ser expressa por  .

A figura acima mostra um circuito muito utilizado em instrumentação eletrônica. Considerando que todos os componentes que constituem o circuito sejam ideais e que os amplificadores sejam alimentados por fontes simétricas de +12 V e -12 V, julgue os itens subseqüentes.

Quando implementado e usado de forma adequada, esse circuito pode ser eficiente na redução de interferência de modo comum.

A figura acima mostra um circuito muito utilizado em instrumentação eletrônica. Considerando que todos os componentes que constituem o circuito sejam ideais e que os amplificadores sejam alimentados por fontes simétricas de +12 V e -12 V, julgue os itens subseqüentes.

As impedâncias nas entradas v ₁ e v ₂ são muito baixas
