Um circuito formado por dois resistores em série de valores R e 4R é alimentado por uma tensão de 6V. Nesse caso, a queda de tensão no resistor de valor 4R vale

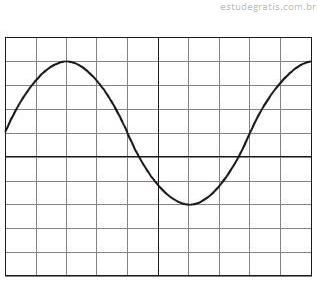

Atenção: Para responder às questões de números 55 e 56 utilize a figura seguinte que representa um sinal na tela de um osciloscópio e abaixo a sua calibração.

 Calibração do osciloscópio:

Ganho vertical: 2V / DIV

Ganho horizontal: 50µs / DIV

A tensão pico a pico do sinal vale

Atenção: Para responder às questões de números 55 e 56 utilize a figura seguinte que representa um sinal na tela de um osciloscópio e abaixo a sua calibração.

 Calibração do osciloscópio:

Ganho vertical: 2V / DIV

Ganho horizontal: 50µs / DIV

A freqüência do sinal vale

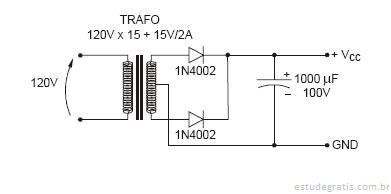

Atenção: A figura abaixo representa uma fonte de alimentação e refere-se às questões de números 57 a 60.

Se o transformador tiver 480 espiras no enrolamento primário, o enrolamento secundário terá um total de

Atenção: A figura abaixo representa uma fonte de alimentação e refere-se às questões de números 57 a 60.

O diodo 1N4002 possui as especificações: V_RRM = 100V; I_Fmáx = 1A; I_FSM = 30A (para 1 ciclo).

Considere as afirmações abaixo.

I. Os diodos estão protegidos em relação à tensão reversa máxima a que eles ficarão submetidos no circuito.

II. Os diodos estão protegidos em relação à corrente direta máxima a que eles ficarão submetidos no circuito se a carga for igual ou maior que 40.

III. Os diodos estão superdimensionados em relação à corrente de surto a que eles ficarão submetidos no circuito, pois ela não pode ultrapassar 800mA.

É correto o que se afirma APENAS em
