Questões de Engenharia Eletrônica da FCC

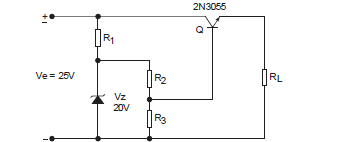

O circuito abaixo, onde R2 = R3, constitui um tipo de saída de potência de fonte de alimentação.

 Em condições normais de operação do circuito, a tensão na carga RL é, aproximadamente, em volt,

  • A. 9.
  • B. 12.
  • C. 6.
  • D. 15.
  • E. 11,5.
Clique em uma opção abaixo para responder a questão:

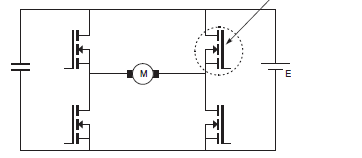

O circuito abaixo mostra uma ponte H simplificada, usada para inverter a rotação de motor CC.

O elemento indicado pela seta é um componente semicondutor designado como

  • A. transistor bipolar de junção.
  • B. transistor Darlington.
  • C. SCR.
  • D. TRIAC.
  • E. transistor MOSFET.
Clique em uma opção abaixo para responder a questão:

A carga elétrica acumulada na capacitância equivalente é, em milicoulomb,

  • A. 12.
  • B. 3,2.
  • C. 2,4.
  • D. 1,2.
  • E. 6.
Clique em uma opção abaixo para responder a questão:
Encontram-se nos circuitos integrados TTL duas séries. A primeira, de uso padrão inicia-se com o número 74xxx, onde o x pode ser várias letras e números. A outra, mais robusta, é de uso militar e inicia-se com o número 54xxx. Sobre os valores típicos dessas duas séries, é correto afirmar, simultaneamente, que
  • A.
  • B.
  • C.
  • D.
  • E.
Clique em uma opção abaixo para responder a questão:
O mapa de Veitch/Karnaugh, que auxilia a simplificação da expressão Booleana:
  • A.
  • B.
  • C.
  • D.
  • E.
Clique em uma opção abaixo para responder a questão:

O circuito abaixo trata de um gerador de sequência, em anel, implementado com Flip Flop tipo D e porta lógica.

A sequência de loop, em numeração decimal, executada pelo gerador, é o que consta em

  • A.
  • B.
  • C.
  • D.
  • E.
Clique em uma opção abaixo para responder a questão:
Um comerciante de peças de bicicleta utiliza-se da numeração hexadecimal como código para representar o preço de custo dos seus artigos, de maneira que, quando um cliente pede um desconto, ele sabe até que valor pode chegar. Para tanto, representou a parte inteira por um número hexadecimal, e os centésimos de real por outro número sempre com dois algarismos. Assim, o preço de custo de um produto que apresenta o código 2F3C é, em reais,
  • A. 65,20.
  • B. 47,60.
  • C. 129,70.
  • D. 242,15.
  • E. 39,34.
Clique em uma opção abaixo para responder a questão:

Não é incomum, durante medidas com o osciloscópio, encontrar distorções nos sinais como as apresentadas abaixo, à direita (overshoot ou undershoot).

Tais distorções podem ser corrigidas

  • A. no ajuste de compensação da ponta de prova.
  • B. na base de tempo do osciloscópio.
  • C. no controle de V/div do osciloscópio.
  • D. no controle de trigger do osciloscópio.
  • E. alterando a chave da posição ×1 para a posição ×10 da ponta de prova.
Clique em uma opção abaixo para responder a questão:

Considere a montagem, abaixo, a qual expõe a disposição de vários instrumentos de medidas conectados a um motor monofásico 220 V.

Com os valores apresentados nos instrumentos, calcula-se

  • A. a rotação.
  • B. o fator de serviço.
  • C. o escorregamento.
  • D. o fator de potência.
  • E. o rendimento.
Clique em uma opção abaixo para responder a questão:

No filtro abaixo, composto por elementos RC ideais, na frequência de corte a tensão de saída do filtro representa aproximadamente 71% da tensão de entrada.

Nas condições citadas, o ganho de tensão do filtro é, em dB,

  • A. − 40.
  • B. − 20.
  • C. − 3.
  • D. 30.
  • E. 10.
Clique em uma opção abaixo para responder a questão:
