Questões de Engenharia Eletrônica do ano 2007

Considere a ponte de Wheatstone abaixo.

Para que o equilíbrio seja atingido (V = 0), o potenciômetro P deve ser ajustado em

A)

B)

C)

D)

E)

Um circuito integrado digital comercial é constituído basicamente de oito flip-flops tipo D com saídas em tri-state e serve para armazenar informações lógicas de 1 byte. O nome desse circuito integrado na forma como é identificado em datasheets é

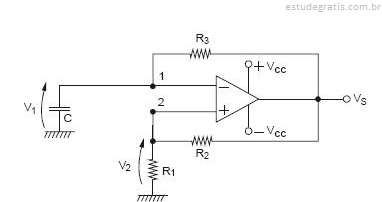

Atenção: O circuito seguinte é um gerador de onda quadrada e refere-se às questões de números 51 e 52.

O elemento que faz a comparação entre as tensões V₁ e V₂ é um circuito integrado linear denominado

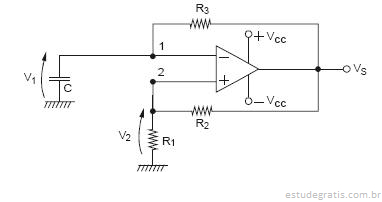

Atenção: O circuito seguinte é um gerador de onda quadrada e refere-se às questões de números 51 e 52.

O aumento no valor do capacitor C provoca

Assinale a alternativa que completa corretamente as lacunas da afirmação seguinte:

"O circuito integrador é um filtro ...... operando em uma freqüência muito ...... que a sua freqüência de corte."
