Questões de Engenharia Eletrônica do ano 2007

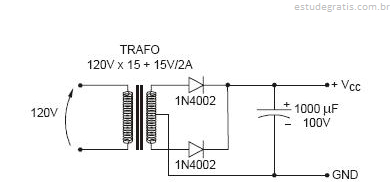

Atenção: A figura abaixo representa uma fonte de alimentação e refere-se às questões de números 57 a 60.

No circuito da fonte, a função do capacitor é

A figura a seguir apresenta um circuito com amplificador operacional. Suponha Vin = 1 volt e Rb = 1k ohm.

 Para que Vout seja igual a 5 volts, o valor de Ra deverá ser igual a

Considere a figura que mostra a faixa de memória (Memory range) e de entrada/saída (I/O range) de uma placa de rede, para responder às questões de números 23 e 24.

Com base na figura fornecida, o número de bits provavelmente utilizado para endereçar a memória e as entradas/saídas são, respectivamente, iguais a

Analise as afirmações sobre aterramento em redes de energia elétrica.

I. O descarregamento de cargas elétricas presentes em equipamentos evita que pessoas sofram choques elétricos.

II. Um bom sistema de aterramento elimina os efeitos destrutivos de descargas elétricas e eletrostáticas em componentes dos computadores.

 III. As tomadas normalmente possuem os pinos fase, neutro e terra para 110 volts, ou fase 1, fase 2, neutro e terra para 220 volts.

IV. Nas redes modernas de eletricidade, o bom sistema de aterramento nos postes e transformadores dispensa a obrigatoriedade de conexão do pino de terra, que pode ser removido do plug dos cabos dos equipamentos pelo usuário sem ocasionar problemas.

Sobre as afirmações, pode-se dizer que está correto o contido em

Um transformador conectado à rede elétrica de 220 volts possui rendimento de 90%, fornecendo uma potência de 198 watts à carga conectada ao seu secundário. Sobre esse transformador, é correto afirmar que
