Questões de Engenharia Eletrônica do ano 2007

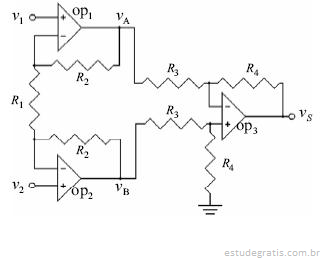

A figura acima mostra um circuito muito utilizado em instrumentação eletrônica. Considerando que todos os componentes que constituem o circuito sejam ideais e que os amplificadores sejam alimentados por fontes simétricas de +12 V e -12 V, julgue os itens subseqüentes.

Para que o circuito funcione como um bom amplificador de instrumentação, é necessário que o amplificador operacional indicado por op 3 apresente o menor ganho de malha aberta possível, assim como o menor CMRR possível.

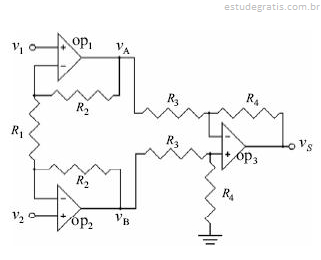

A figura acima mostra um circuito muito utilizado em instrumentação eletrônica. Considerando que todos os componentes que constituem o circuito sejam ideais e que os amplificadores sejam alimentados por fontes simétricas de +12 V e -12 V, julgue os itens subseqüentes.

A parte do circuito formado pelo amplificador operacional op 3 e pelos resistores R ₃ e R ₄ é denominada integrador analógico, pois realiza a operação de integração da diferença dos sinais de entrada.

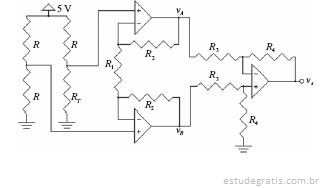

A figura acima mostra um circuito para medida da temperatura, em que é utilizado um termistor NTC, representado no circuito por R T . Os resistores R têm a mesma resistência que o termistor quando este está à temperatura de 25 o C. Com relação a esse circuito, julgue os seguintes itens.

Quando há aumento de temperatura a ser medida, há diminuição na tensão de saída v _s .

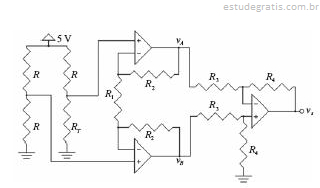

A figura acima mostra um circuito para medida da temperatura, em que é utilizado um termistor NTC, representado no circuito por R T . Os resistores R têm a mesma resistência que o termistor quando este está à temperatura de 25 o C. Com relação a esse circuito, julgue os seguintes itens.

A resistência do termistor NTC aumenta de forma quadrática com o aumento da temperatura ambiente.

Com relação a sensores, que são elementos importantes em sistemas de instrumentação, permitindo a monitoração de diversos processos industriais, julgue os itens a seguir.

Diversos tipos de termopares podem ser fabricados com o uso de dois fios de metais específicos diferentes. Esses dispositivos podem ser úteis na medida de temperatura.
