Questões sobre Eletrônica Digital

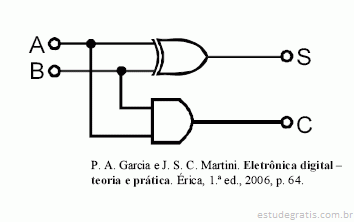

Com relação ao circuito lógico mostrado na figura acima, julgue os itens a seguir.

Os resultados na saída do circuito são S=A+B e C=A.B.

Considerando a figura acima, que mostra o esquema básico de uma EPROM (erasable programmable read-only memory), cuja estrutura segue o padrão 2Kx8, julgue os itens a seguir.

Nesse dispositivo são necessárias, no máximo, 10 barras de endereço.

Considerando a figura acima, que mostra o esquema básico de uma EPROM (erasable programmable read-only memory), cuja estrutura segue o padrão 2Kx8, julgue os itens a seguir.

As EPROMs são utilizadas em circuitos digitais com microprocessadores, por exemplo, para armazenamento de sistemas operacionais básicos residentes.

Considerando a figura acima, que mostra o esquema básico de uma EPROM (erasable programmable read-only memory), cuja estrutura segue o padrão 2Kx8, julgue os itens a seguir.

A habilitação da programação da EPROM é feita pelo terminal OE.

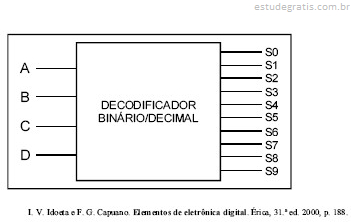

Considere a estrutura de um decodificador binário/decimal como mostrado na figura acima. Suponha que a entrada é definida a partir de bits do código BCD 8421 e as saídas são os respectivos bits do código decimal 9876543210.

A partir dessas informações, julgue os itens a seguir.

Para uma entrada equivalente a 0001, a saída correspondente será 0000000001.
