Questões sobre Eletrônica Digital

A respeito de contadores e registradores, julgue os itens seguintes.

Contadores são circuitos digitais que variam os seus estados, sob o comando de um clock, de acordo com uma sequência predeterminada. Esses circuitos podem ser utilizados para contagens, geração de palavras, divisão de frequência, medição de frequência e tempo, geração de formas de onda e conversão de sinal analógico para digital.

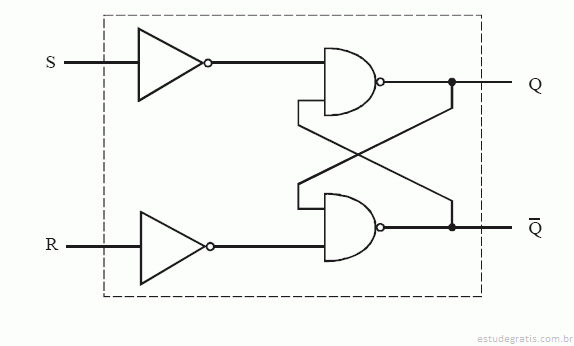

A figura acima representa um flip-flop RS básico, construído a partir de portas NÃO-E (NE) e inversores. No circuito, as variáveis de entrada são S e R e Q representa a saída anterior (Q_a) à aplicação das entradas.

Considerando essas informações, julgue os itens que se seguem.

A saída que o flip-flop irá assumir (após a aplicação das entradas) depende somente das entradas S e R.

A figura acima representa um flip-flop RS básico, construído a partir de portas NÃO-E (NE) e inversores. No circuito, as variáveis de entrada são S e R e Q representa a saída anterior (Q_a) à aplicação das entradas.

Considerando essas informações, julgue os itens que se seguem.

A situação quando S = 1 e R = 1 não poderá ser permitida na entrada, porque forçaria o flip-flop a assumir um estado de saída no qual Q teria que ser igual à saída complementar

A respeito do código BCD (binary coded decimal) 8421, julgue o item subsequente.

O número de dígitos binários que esse código possui é igual ao número de bits do código sendo, para esse caso em particular, igual a 4 bits.

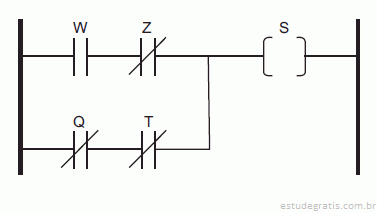

Na figura acima, é mostrada uma parte de um programa de um controlador lógico programável (CLP), em linguagem LADDER. A expressão booleana correspondente à saída S é
