Questões sobre Eletrônica Digital

Considerando os símbolos indicados acima, utilizados para programação em linguagem Ladder para CLP, julgue o seguinte item.

Os símbolos I, II e III indicam contato normalmente aberto, contato normalmente fechado e bobina, respectivamente.

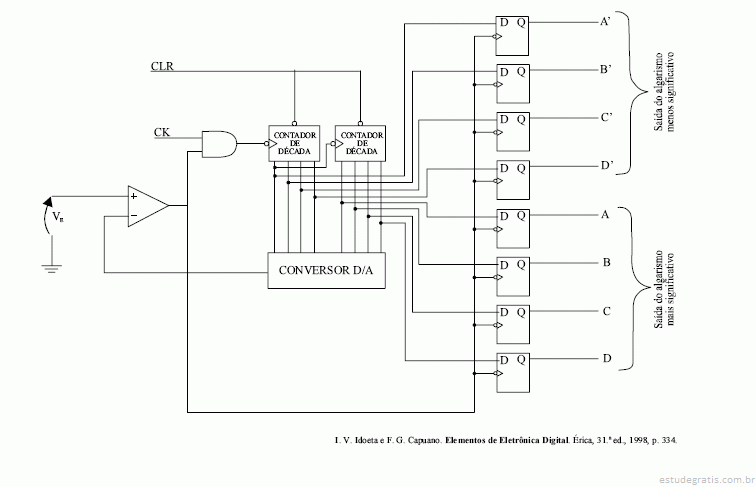

Considerando o circuito esquematizado na figura acima, que efetua conversão análogo-digital, no qual a tensão de entrada V E varia de 0 a 9,9 V, julgue os itens subseqüentes.

Os contadores de décadas no circuito mostrado permitem uma contagem de estado de 0 a 99 10 .

Considerando o circuito esquematizado na figura acima, que efetua conversão análogo-digital, no qual a tensão de entrada V E varia de 0 a 9,9 V, julgue os itens subseqüentes.

Caso a tensão de entrada V E seja igual a 1,5 V, o contador irá parar a contagem no estado 15.

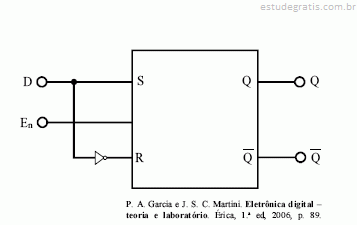

Com referência à figura acima, que mostra o esquema de um flip-flop D, julgue os itens a seguir.

Os flip-flops D possuem a capacidade de memorizar dados aplicados na sua entrada.

Considerando o circuito esquematizado na figura acima, que efetua conversão análogo-digital, no qual a tensão de entrada V E varia de 0 a 9,9 V, julgue os itens subseqüentes.

Para aumentar a precisão dos algarismos, pode-se alterar o circuito inserindo-se mais contadores de década, sendo necessário também aumentar o número de flip-flops de saída.
