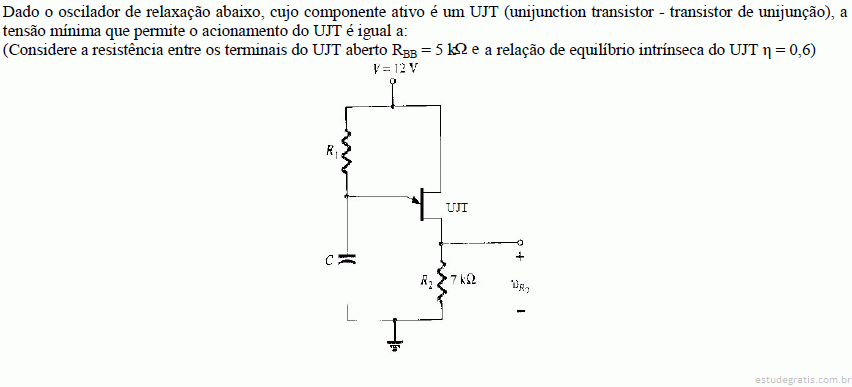

#Questão 413909 - Engenharia Elétrica, Circuitos, FUNRIO, 2012, Centro Nacional de Tecnologia Eletrônica Avançada S.A. - CEITEC, Analista Administrativo

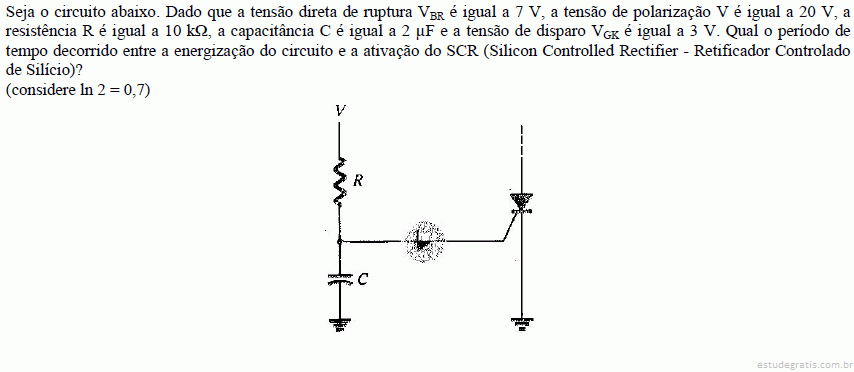

#Questão 413911 - Engenharia Elétrica, Circuitos, FUNRIO, 2012, Centro Nacional de Tecnologia Eletrônica Avançada S.A. - CEITEC, Analista Administrativo

#Questão 413959 - Engenharia Elétrica, Circuitos, FUNRIO, 2012, Centro Nacional de Tecnologia Eletrônica Avançada S.A. - CEITEC, Analista Administrativo

Na operação do software Virtuoso Layout Editor, o procedimento para fazer com que o software calcule as capacitâncias parasíticas em todas as camadas de layout é:

A) No menu, selecionar “Verifiy”, depois “Extract”, a seguir, na guia “Extractor” que se abrirá, clicar no botão “Set Switches”, selecionar a opção “Extract_parasitic_caps” e clicar em “OK”.

B) No menu, selecionar “Tools”, depois “Extract”, a seguir, na guia “Extractor” que se abrirá, clicar no botão “Set Switches”, selecionar a opção “Extract_parasitic_caps” e clicar em “OK”.

C) No menu, selecionar “Verifiy”, depois “Extract”, a seguir, na guia “Extractor” que se abrirá, marcar a opção “Extract_parasitic_caps” e clicar em “OK”.

D) No menu, selecionar “Tools”, depois “Extract”, a seguir, na guia “Extractor” que se abrirá, marcar a opção “Extract_parasitic_caps” e clicar em “OK”.

E) No menu, selecionar “Design”, depois “Extract”, a seguir, na guia “Extractor” que se abrirá, marcar a opção “Extract_parasitic_caps” e clicar em “OK”.

#Questão 414617 - Engenharia Elétrica, Circuitos, FCC, 2012, ARCE/CE, Analista de Regulação

Uma carga trifásica em estrela, equilibrada, composta por impedâncias de (30 + 40j) Ω, é alimentada por um gerador trifásico balanceado com tensão de linha de 380 V. O módulo da corrente de fase na carga vale, aproximadamente, em A,

A)

16,7.

B)

12,7.

C)

7,6.

D)

5,5.

E)

4,4.

#Questão 414619 - Engenharia Elétrica, Circuitos, FCC, 2012, ARCE/CE, Analista de Regulação
