#Questão 412449 - Engenharia Elétrica, Circuitos, CESGRANRIO, 2012, Petrobras, Técnico de Suprimentos de Bens e Serviços Júnior

A partir da análise dos circuitos das Figuras 1 e 2, considere as afirmativas abaixo.

I - As contatoras K1 e K2 são acionadas sempre simultaneamente.

II - O relé de sobrecorrente FT1 protege o motor de indução apenas quando o motor é energizado através do acionamento da contatora K1.

III - Ao pressionar os botões de impulso B0 e B1 simultaneamente, serão acionadas apenas as contatoras K3 e K4.

Está correto APENAS o que se afirma em

A) I

B) II

C) III

D) I e II

E) II e III

#Questão 412450 - Engenharia Elétrica, Circuitos, CESGRANRIO, 2012, Petrobras, Técnico de Suprimentos de Bens e Serviços Júnior

A) série com o contato normalmente aberto de KA1

B) série com o botão de impulso B0

C) paralelo com o contato normalmente aberto de KA1

D) paralelo com o contato normalmente fechado de KA1

E) paralelo com o botão de impulso B0

#Questão 412457 - Engenharia Elétrica, Circuitos, CESGRANRIO, 2012, Petrobras, Técnico de Suprimentos de Bens e Serviços Júnior

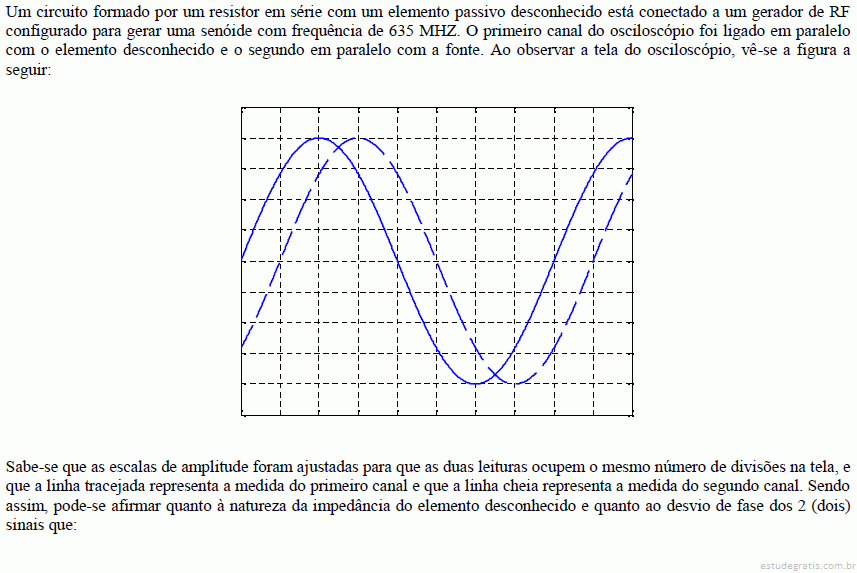

#Questão 413836 - Engenharia Elétrica, Circuitos, FUNRIO, 2012, Centro Nacional de Tecnologia Eletrônica Avançada S.A. - CEITEC, Analista Administrativo

A) A impedância é capacitiva e o desvio de fase é de 45°.

B) A impedância é capacitiva e o desvio de fase é de 90º.

C) A impedância é indutiva e o desvio de fase é de 90°.

D) A impedância é indutiva e o desvio de fase é de 135°

E) A impedância é indutiva e o desvio de fase é de 45°

#Questão 413822 - Engenharia Elétrica, Circuitos, FUNRIO, 2012, Centro Nacional de Tecnologia Eletrônica Avançada S.A. - CEITEC, Analista Administrativo

Para avaliar um defeito em um circuito, é necessário realizar a análise de continuidade elétrica entre 2 (dois) pontos de um circuito. Analise as assertivas abaixo e assinale a opção correta:

I) Um teste de continuidade sempre pode ser realizado em um circuito durante seu funcionamento.

II) Através da inserção de uma fonte de corrente em um ponto de um circuito e medindo-se a corrente em outro ponto, é possível testar se existe continuidade elétrica entre estes 2 (dois) pontos sem a necessidade de se alterar características físicas do circuito.

A) As duas assertivas são verdadeiras, e a segunda é uma justificativa correta da primeira.

B) As duas assertivas são verdadeiras, mas a segunda não é uma justificativa correta da primeira.

C) A primeira assertiva é uma proposição verdadeira, e a segunda é uma proposição falsa.

D) A primeira assertiva é uma proposição falsa, e a segunda é uma proposição verdadeira.

E) Tanto a primeira como a segunda assertivas são falsas.
